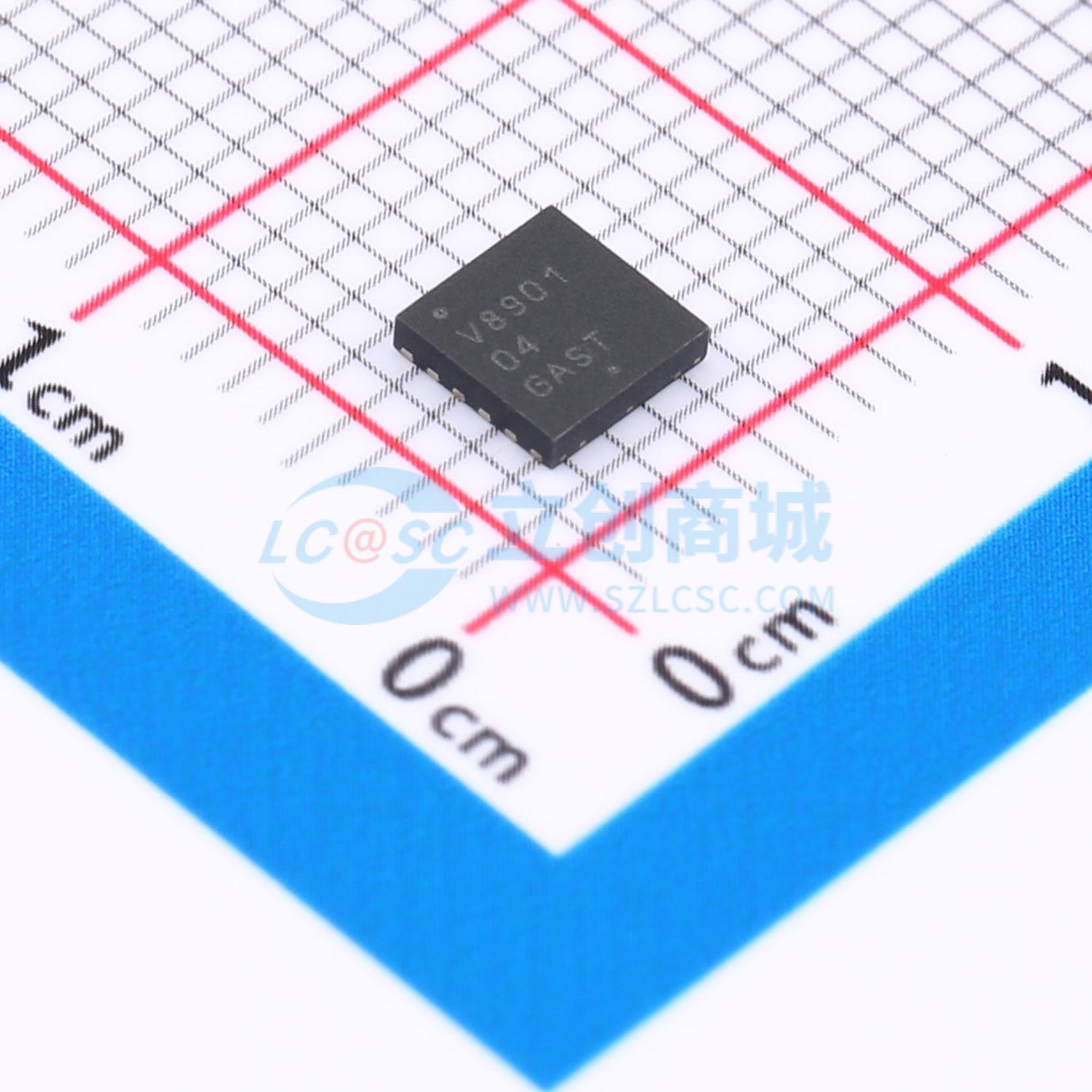

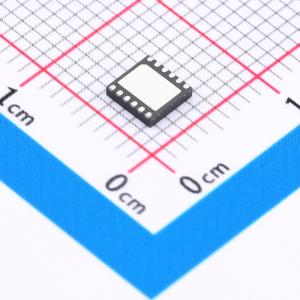

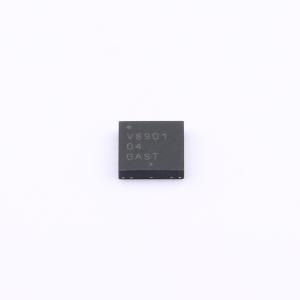

NCV890104MWR2G

汽车应用的固定频率降压开关稳压器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV890104是一款用于汽车应用的固定频率降压开关稳压器,适用于电池连接系统。它能够在低噪声和小型化要求下工作,支持4.5 V到36 V的输入电压范围,具有2MHz的自由运行开关频率,内置N沟道功率开关,提供多种保护功能,包括电流限制、短路保护和热关断。该器件还具有可调的展频功能和复位延迟功能。
品牌名称: onsemi(安森美)
商品型号: NCV890104MWR2G
商品编号: C604113
商品封装: DFN-12-EP(4x4)
包装方式: 编带
商品毛重: 0.077克(g)

商品参数

商品概述

NCV890104是一款固定频率的单片降压开关稳压器，适用于必须在高达36 V输入电源下工作的汽车电池连接应用。该稳压器适用于对低噪声和小尺寸有要求的系统，这类系统常见于汽车驾驶员信息系统中。NCV890104能够将典型的4.5 V至18 V汽车输入电压范围转换为低至3.3 V的输出，且开关频率恒定在敏感AM频段之上，无需使用昂贵的滤波器和EMI对策。当输出处于稳压状态时，复位引脚会发出信号，还设有一个引脚用于调整RSTB信号变为高电平之前的延迟时间。NCV890104还具备汽车电源系统所需的多种保护功能，如限流、短路保护和热关断。此外，高开关频率即使在使用小电感值和全陶瓷输出滤波电容时也能产生低输出电压纹波，形成了节省空间的开关稳压器解决方案。

商品特性

内部N沟道功率开关
最低4.5 V的低输入电压（VIN）工作
最高36 V的高输入电压（VIN）工作
可承受40 V负载突降
2 MHz自由运行开关频率
可调扩频
带可调延迟的复位
逻辑电平使能输入可直接连接到电池
1.4 A（最小值）逐周期峰值电流限制
通过频率折返增强短路保护
±1.75%输出电压容差
输出电压可调至低至0.8 V
1.4毫秒内部软启动
热关断（TSD）
低关断电流
适用于汽车及其他有独特生产场地和控制变更要求的应用的NCV前缀；符合AEC - Q100标准且具备生产件批准程序（PPAP）能力
可焊侧翼DFN（引脚边缘镀覆）
这些器件无铅且符合RoHS标准

应用领域

音频
信息娱乐系统
安全 - 视觉系统
仪器仪表

数据手册PDF

放大查看下载PDF

优惠活动

8.4折起

购买数量

(3000个/圆盘，最小起订量 1 个)

个

起订量：1 个3000个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	4.5V~36V
	输出电压	800mV~5V
	输出电流	1.2A
	开关频率	2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	是
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	3mA
	开关管(内置/外置)	内置
	输出类型	可调
