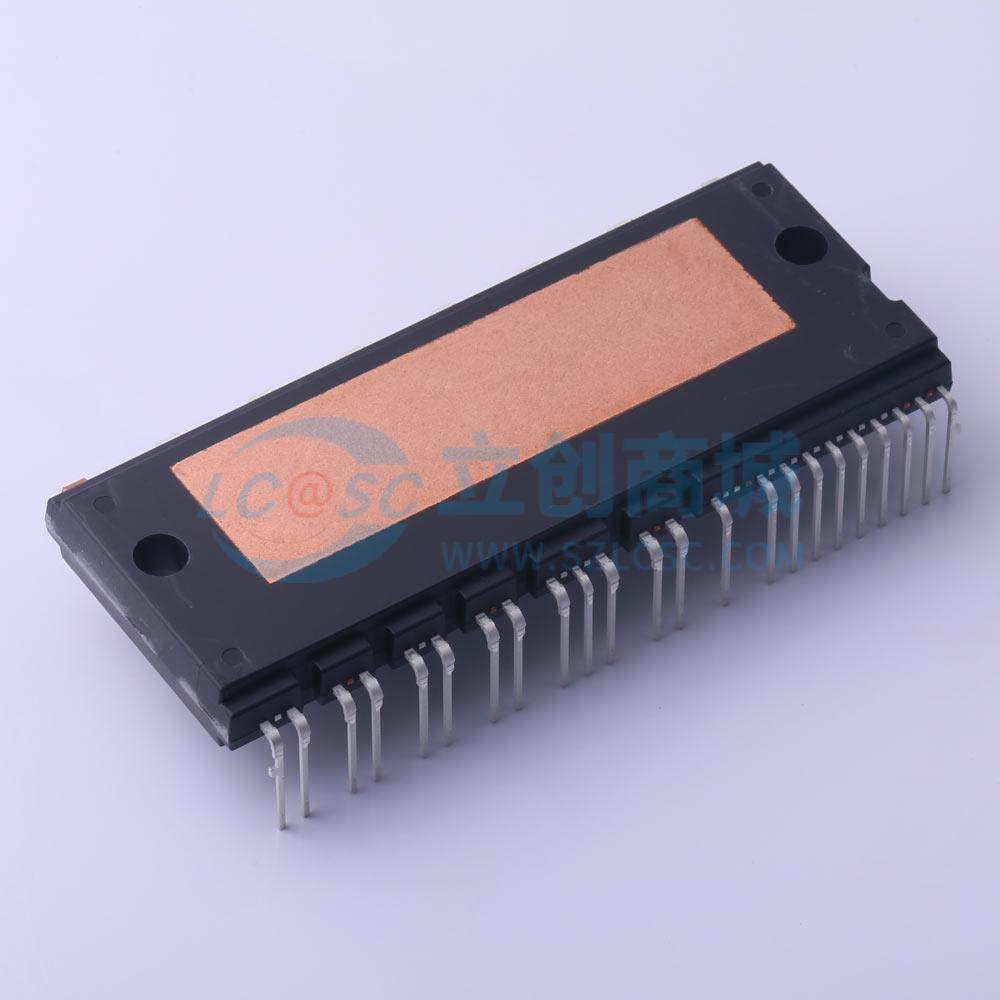

温馨提醒：图片仅供参考，商品以实物为准

NFAM5065L4B

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NFAL5065L4B 是一款 Motion SPM 模块，为交流直感、BLDC 和 PMSM 电机提供全功能、高性能的逆变器输出级。此类模块集成了内置 IGBT 的优化门极驱动，可最大程度减少 EMI 和损耗，同时还提供多个模块上保护功能，包括欠压锁定、过电流关断、驱动集成电路的高温监控和故障报告。内置的高速 HVIC 仅需一个电源电压，会将传入的逻辑电平门极输入转换为正确驱动模块内部 IGBT 所需的高电压、高电流驱动信号。对于每个相位提供单独的负 IGBT 端子，可支持最广泛的控制算法。
品牌名称: onsemi(安森美)
商品型号: NFAM5065L4B
商品编号: C604139
商品封装: DIP-39
包装方式: 管装
商品毛重: 44.41克(g)

商品参数

参数完善中

商品概述

NFAM5065L4B是一款全集成逆变器功率模块，由独立的高压侧栅极驱动、LVIC、六个IGBT和温度传感器（VTS）组成，适用于驱动永磁同步（PMSM）电机、无刷直流（BLDC）电机和交流异步电机。IGBT配置为三相桥，下桥臂具有独立的发射极连接，以最大程度地提高控制算法的选择灵活性。功率级具有欠压锁定保护（UVP）。内部提供了用于高压侧栅极升压驱动的升压二极管。

商品特性

带独立驱动器的三相650V，50A IGBT模块
主动逻辑接口
内置欠压保护（UVP）
集成自举二极管和电阻
用于每相独立电流检测的单独低端IGBT发射极连接
温度传感器（VTS）
UL1557认证（文件编号339285）
本设备无铅且符合RoHS标准

应用领域

工业驱动
工业泵
工业风机
工业自动化
