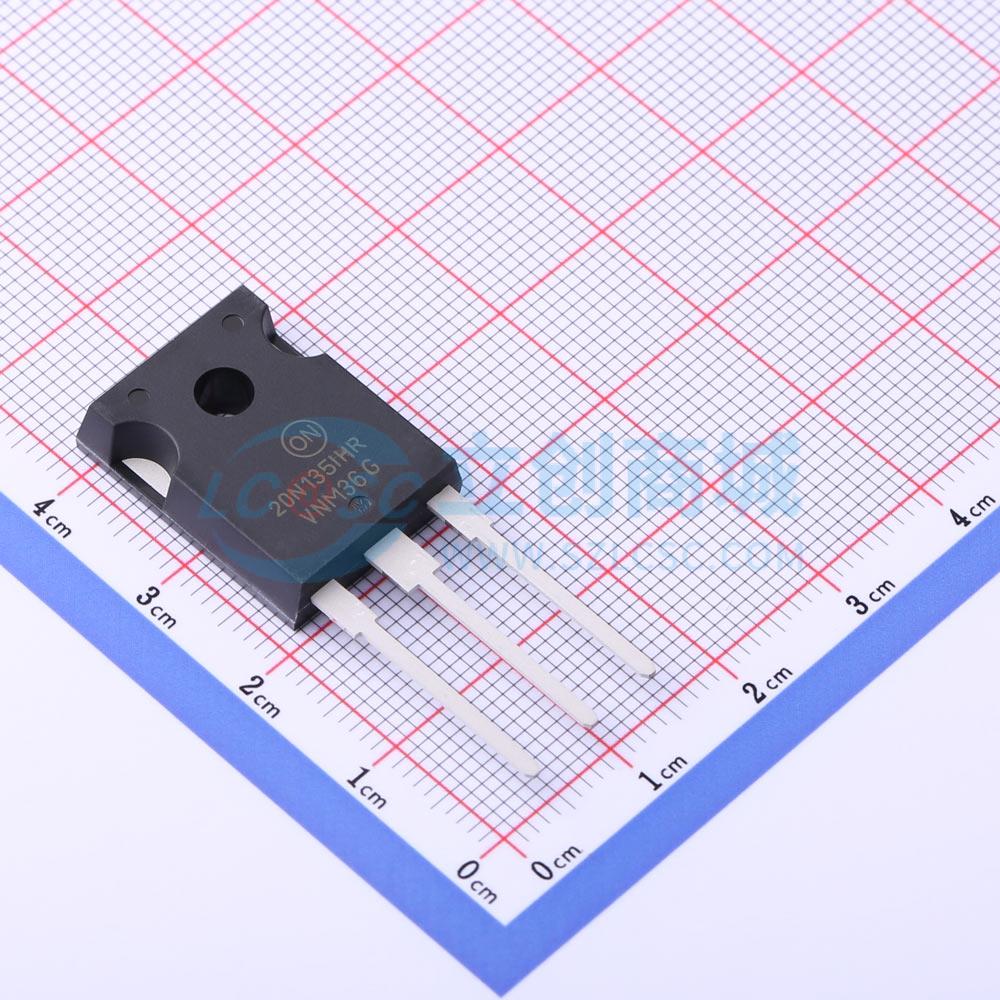

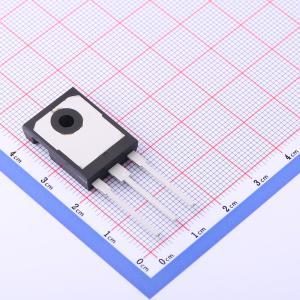

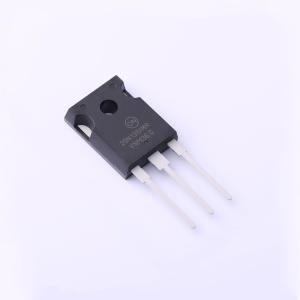

NGTB20N135IHRWG
1.35kV 40A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 这款绝缘栅双极型晶体管（IGBT）采用坚固且经济高效的场截止（FS）型沟槽结构，在严苛的开关应用中表现卓越，兼具低导通压降和极小的开关损耗。该IGBT非常适合谐振或软开关应用。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NGTB20N135IHRWG
- 商品编号
- C604146
- 商品封装
- TO-247
- 包装方式
- 管装
- 商品毛重
- 6.99克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 集射极击穿电压(Vces) | 1.35kV | |
| 集电极电流(Ic) | 40A | |
| 耗散功率(Pd) | 394W | |
| 输出电容(Coes) | 124pF | |
| 正向脉冲电流(Ifm) | 120A | |
| 集射极饱和电压(VCE(sat)) | 2.65V@20A,15V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极阈值电压(Vge(th)) | 4.5V@250uA | |
| 栅极电荷量(Qg) | 234nC | |
| 输入电容(Cies) | 5.29nF | |
| 关断延迟时间(Td(off)) | 245ns | |
| 关断损耗(Eoff) | 600uJ | |
| 工作温度 | -40℃~+175℃ | |
| 反向传输电容(Cres) | 100pF |
