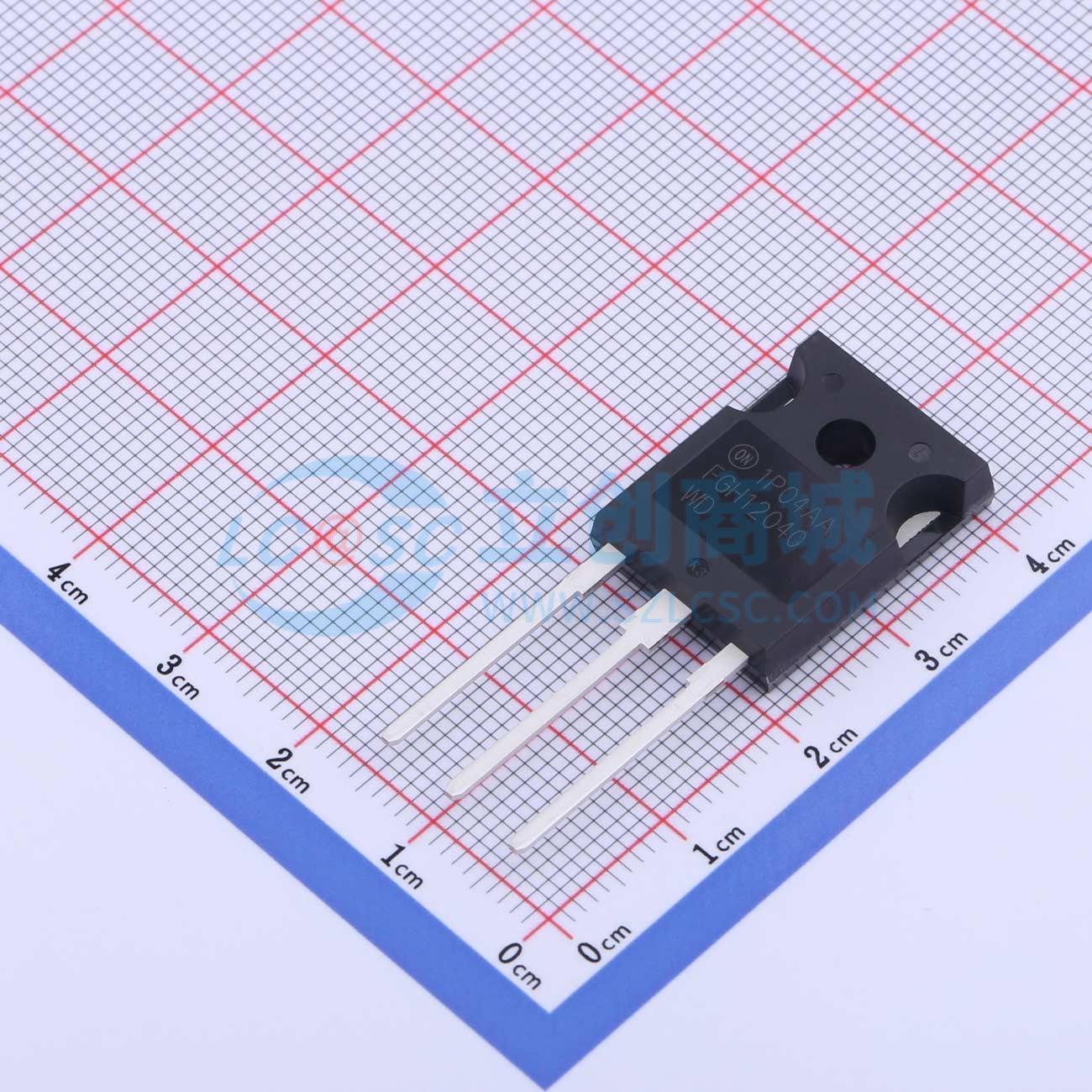

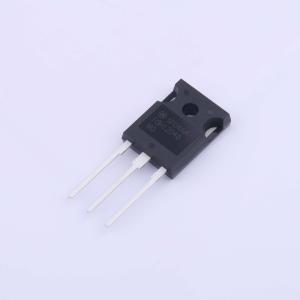

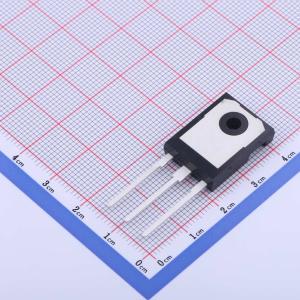

FGH12040WD-F155
停产 FGH12040WD-F155
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- onsemi(安森美)
- 商品型号
- FGH12040WD-F155
- 商品编号
- C605140
- 商品封装
- TO-247-3
- 包装方式
- 管装
- 商品毛重
- 7.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | IGBT管/模块 | |
| IGBT类型 | FS(场截止) | |
| 耗散功率(Pd) | 428W | |
| 集射极击穿电压(Vces) | 1.2kV | |
| 集电极电流(Ic) | 40A | |
| 集电极脉冲电流(Icm) | 100A | |
| 集电极截止电流(Ices) | - | |
| 集射极饱和电压(VCE(sat)) | 2.3V | |
| 栅极阈值电压(Vge(th)) | 6.4V | |
| 栅极电荷量(Qg) | 226nC@15V |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Cies) | 2.8nF | |
| 输出电容(Coes) | 105pF | |
| 反向传输电容(Cres) | 60pF | |
| 开启延迟时间(Td(on)) | 45ns | |
| 关断延迟时间(Td(off)) | 560ns | |
| 导通损耗(Eon) | 4.1mJ | |
| 关断损耗(Eoff) | 1mJ | |
| 反向恢复时间(Trr) | 71ns | |
| 工作温度 | -55℃~+175℃ |
