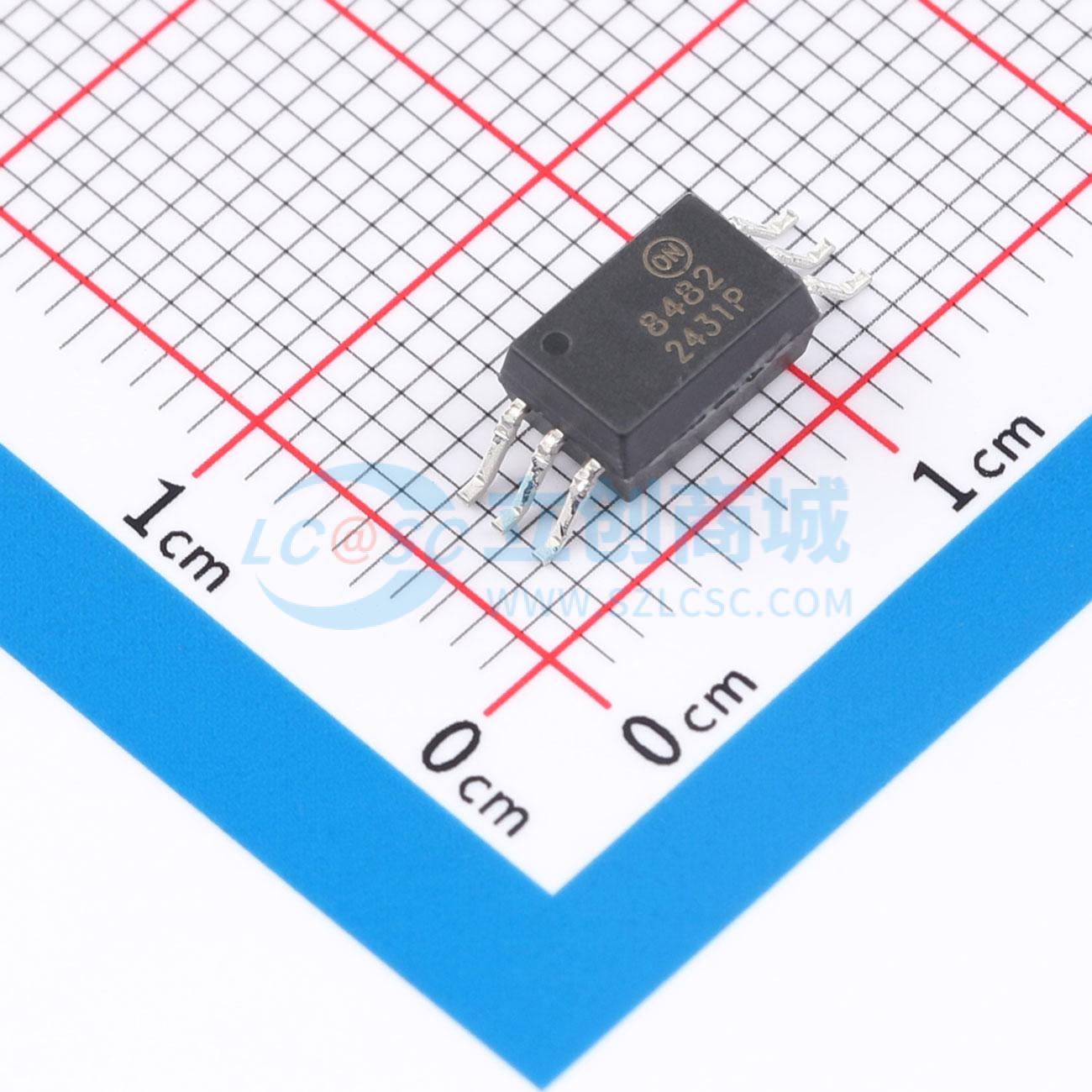

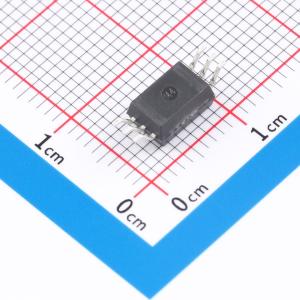

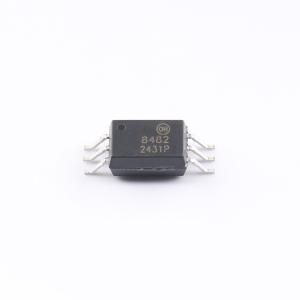

FOD8482T

DC输入 1通道

SMT扩展库PCB免费打样

私有库下单最高享92折

描述: 是低功率光耦合器，支持与智能功率模块 (IPM) 的隔离接口，将数字控制信号从控制器传输到 IPM，而不会传导接地回路或危险电压。采用拉伸体 6 引脚小外形塑料封装，由砷化铝镓 (AlGaAs) 发光二极管和集成高增益光电探测器组成。探测器具有带迟滞的探测器阈值，可提供差模抗噪性并消除输出信号抖动的可能性。其同相输出设计为图腾柱结构，无需任何上拉电阻
品牌名称: onsemi(安森美)
商品型号: FOD8482T
商品编号: C605164
商品封装: SOP-6-6.8mm
包装方式: 管装
商品毛重: 1克(g)

商品参数

	属性	参数值
	传播延迟 tpLH	300ns
	传播延迟 tpHL	300ns
	输入阈值电流(FH)	3mA
	输出电流	25mA
	正向压降(Vf)	1.4V
	直流反向耐压(Vr)	5V
	正向电流(If)	20mA
	功能特性	内置施密特触发器

商品概述

FOD8480和FOD8482是低功耗光耦合器，支持与智能功率模块（IPM）的隔离接口，可将数字控制信号从控制器传输到IPM，且不会产生接地环路或危险电压。FOD848x系列采用6引脚窄体小外形塑料封装，由砷化铝镓（AlGaAs）发光二极管和集成高增益光电探测器组成。探测器具有带迟滞的探测阈值，迟滞特性提供差模抗噪能力，消除输出信号抖动的可能性。其非反相输出设计为图腾柱结构，无需任何上拉电阻。FOD8482具有较低的阈值输入电流，最大IFLH为3.0mA。对于整个FOD848x系列，电气和开关特性在-40°C至100°C的扩展工业温度范围和4.5V至30V的VDD范围内得到保证。低IF和宽VDD范围使其与TTL、LSTTL和CMOS逻辑兼容，与其他高速光耦合器相比，功耗更低。

商品特性

最大阈值输入电流IFLH：FOD8480为5.5mA，FOD8482为3.0mA
FOD8480T和FOD8482T具有8mm的爬电距离和电气间隙，以及0.4mm的绝缘距离，以实现可靠的高压绝缘
以共模瞬态抗扰度（CMTI）为特征的高抗噪能力，最小CMTI为20kV/μs
宽工作电压范围，4.5V至30V
在-40°C至100°C的扩展工业温度范围内保证规格
安全和法规认证：UL1577，5000VACRMS持续1分钟；DIN-EN/IEC60747-5-5，1140V峰值工作绝缘电压

应用领域

隔离智能功率模块
隔离工业通信接口

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	逻辑输出光耦
	输入类型	DC
	工作电压	4.5V~30V
	隔离电压(Vrms)	5kV
	CMTI(kV/us)	40kV/us
	传输速率	1Mbit/s
	通道数	1
	工作温度	-55℃~+100℃
