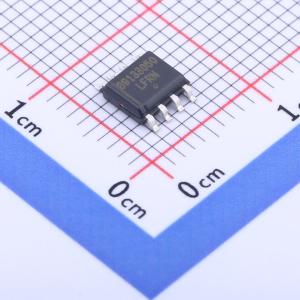

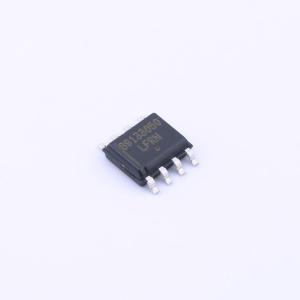

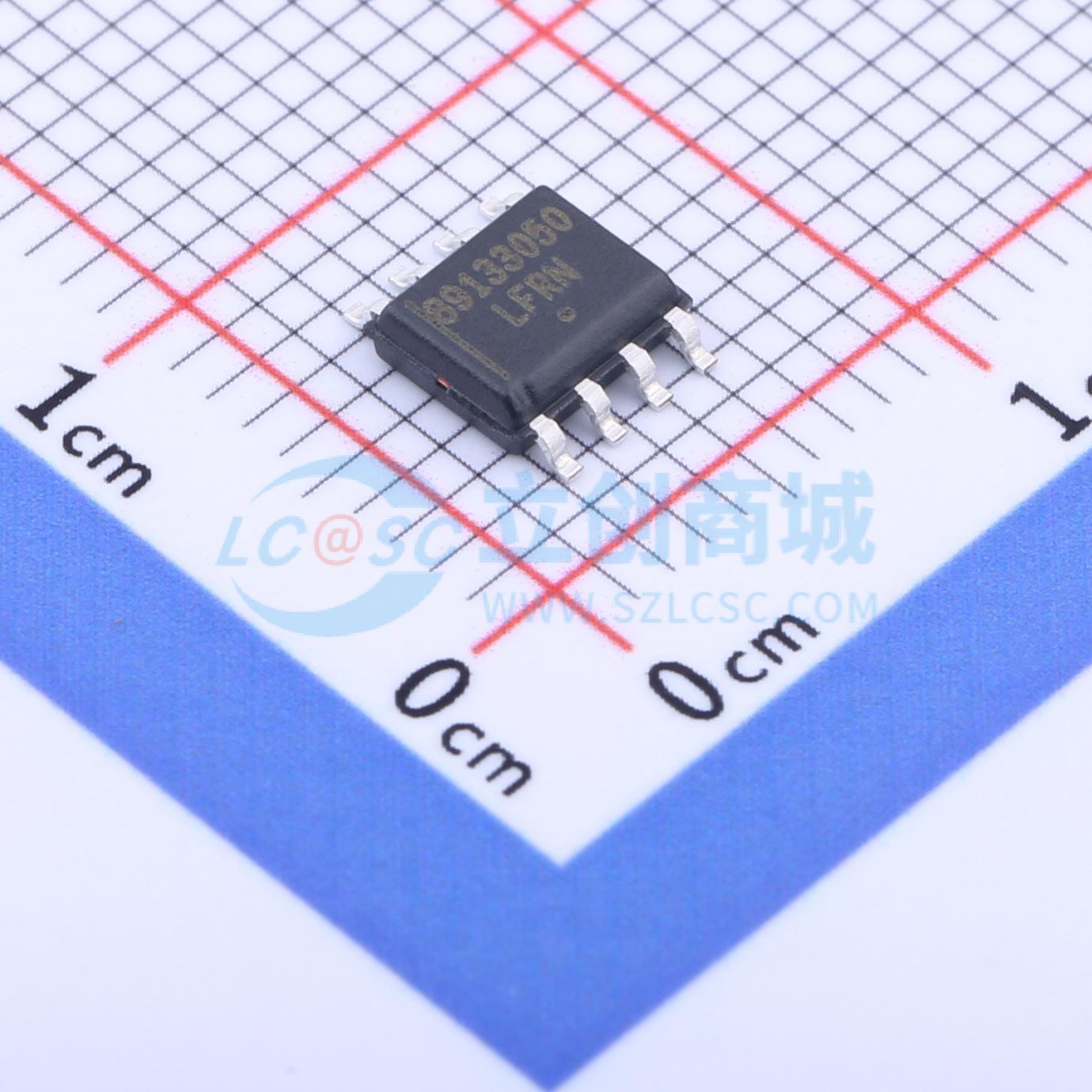

温馨提醒：图片仅供参考，商品以实物为准

NCV891330PD50R2G

汽车级低静态电流双模式降压调节器

描述: NCV891330 是一款汽车级低静态电流双模式降压调节器,适用于汽车应用中的电源管理系统。它可以在轻负载条件下作为低静态电流线性稳压器运行,也可以在重负载条件下作为 PWM 降压转换器运行。该芯片具有多种保护功能,包括过流保护、短路保护和热关断。此外,高开关频率可降低输出电压纹波,即使使用小型电感和全陶瓷输出滤波电容器也能形成高效的空间节省型开关调节器解决方案。
品牌名称: onsemi(安森美)
商品型号: NCV891330PD50R2G
商品编号: C604122
商品封装: SOIC-8-EP
包装方式: 编带
商品毛重: 0.13克(g)

商品参数

商品概述

NCV891330是一款双模式稳压器，适用于必须在高达45 V输入电源下工作的汽车电池连接应用。根据输出负载情况，它既可以作为PWM降压转换器工作，也可以作为低压差线性稳压器工作，适用于汽车驾驶员信息系统中常见的对低噪声和低静态电流有要求的系统。复位引脚（具有固定延迟）简化了与微控制器的接口。 NCV891330还具备汽车电源系统所需的多种保护功能，如限流、短路保护和热关断。此外，即使使用小电感值和全陶瓷输出滤波电容，高开关频率也能产生低输出电压纹波，形成节省空间的开关稳压器解决方案。

商品特性

轻载条件下静态电流Iq为30 μA
PWM模式下最大输出电流为3.0 A
内置N沟道功率开关
输入电压VIN工作范围为3.7 V至36 V
可承受高达45 V的负载突降
逻辑电平使能引脚可连接到电池
固定输出电压为5.0 V、4.0 V、3.8 V或3.3 V
2 MHz自由运行开关频率
输出电压精度为±2 %
带有NCV前缀，适用于需要进行场地和控制变更的汽车应用
这些器件无铅且符合RoHS标准

应用领域

音频
信息娱乐系统
仪器仪表
安全视觉系统

数据手册PDF

放大查看下载PDF

交货周期

订货229-231个工作日

购买数量

(2500个/圆盘，最小起订量 2500 个)

个

起订量：2500 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	降压型
	工作电压	3.7V~36V
	输出电压	5V
	输出电流	3A
	开关频率	1.8MHz~2.2MHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	降压式
	静态电流(Iq)	30uA
	开关管(内置/外置)	内置
	输出类型	固定
