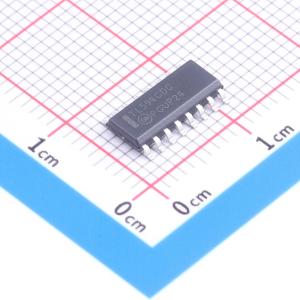

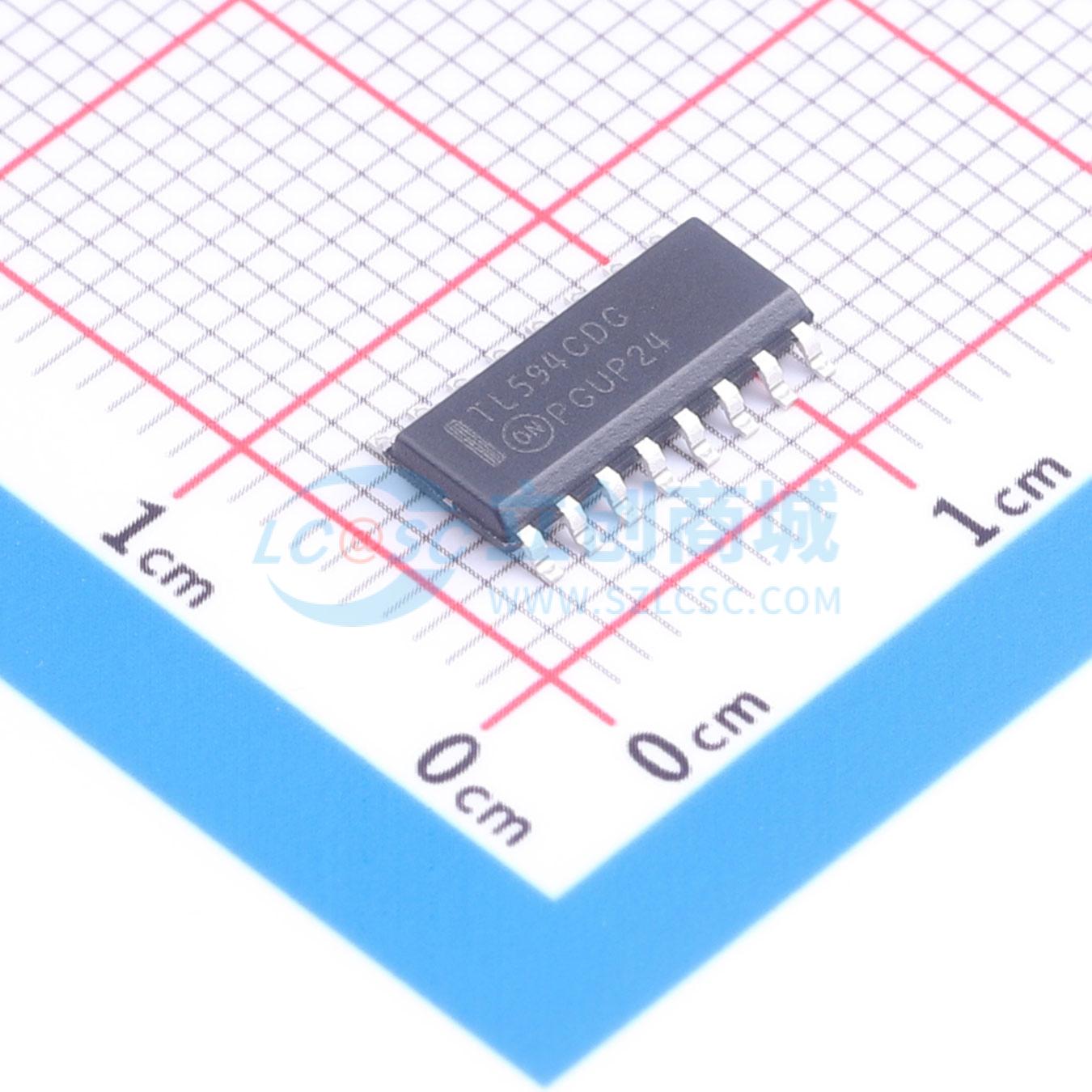

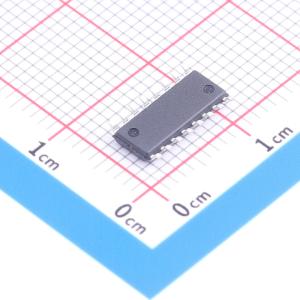

TL594CDR2G

TL594 是一种固定频率的脉冲宽度调制控制电路，主要用于开关电源控制。它包含了控制开关电源所需的主要构建模块。内部线性锯齿波振荡器的频率可以通过两个外部元件 RT 和 CT 进行编程。振荡器的大致频率由以下公式确定：

f_osc ≈ 1.1 / (R_T * C_T)

输出脉冲宽度调制是通过将电容 CT 上的正向锯齿波与两个控制信号之一进行比较来实现的。驱动输出晶体管 Q1 和 Q2 的或非门仅在触发器时钟输入线处于低电平时才被激活。这仅发生在锯齿波电压大于控制信号的时间段内。因此，控制信号幅度的增加会导致相应的输出脉冲宽度线性减小。

控制信号是外部输入，可以馈入死区时间控制、误差放大器输入或反馈输入。死区时间控制比较器有一个有效的 120 mV 输入偏移，这限制了最小输出死区时间大约为锯齿波周期时间的前 4%。这意味着，在输出控制接地的情况下，给定输出的最大占空比为 96%，而在其连接到参考线时，最大占空比为 48%。通过将死区时间控制输入设置为 0 V 到 3.3 V 之间的固定电压，可以在输出上施加额外的死区时间。

脉冲宽度调制比较器提供了一种方法，使误差放大器能够根据反馈引脚上的电压从 0.5 V 变化到 3.5 V 时，调整输出脉冲宽度从由死区时间控制输入设定的最大导通时间百分比减少到零。两个误差放大器具有从 -0.3 V 到 (V_CC - 2 V) 的共模输入范围，并可用于检测电源输出电压和电流。误差放大器的输出为高电平有效，并在脉宽调制比较器的同相输入端进行了逻辑或运算。在这种配置下，要求最小输出导通时间的放大器主导环路控制。

当电容 CT 放电时，死区时间比较器的输出会产生一个正脉冲，该脉冲会触发脉冲转向触发器并抑制输出晶体管 Q1 和 Q2。当输出控制连接到参考线时，脉冲转向触发器将调制脉冲交替地导向两个输出晶体管以实现推挽操作。输出频率等于振荡器频率的一半。当需要单端操作且最大导通时间小于 50% 时，也可以从 Q1 或 Q2 获取输出驱动。这对于输出变压器具有带箝位二极管用于抑制的回扫绕组的情况是有利的。当单端操作需要更高的输出驱动电流时，Q1 和 Q2 可以并联连接，并且必须将输出模式引脚接地以禁用触发器。此时输出频率将等于振荡器频率。

TL594 内部有一个 5.0 V 参考电压，能够为外部偏置电路提供高达 10 mA 的负载电流。参考电压的内部精度为 ±1.5%，在 0℃ 至 70℃ 的工作温度范围内，典型的温漂小于 50 mV。

• 完整的脉冲宽度调制控制电路
• 内置主模式或从模式操作的振荡器
• 内置误差放大器
• 内置5.0 V参考电压，精度1.5%
• 可调节死区时间控制
• 未指定用途的输出晶体管，额定源电流或沉电流为500 mA
• 用于推挽或单端操作的输出控制
• 欠压锁定
• 提供无铅封装
