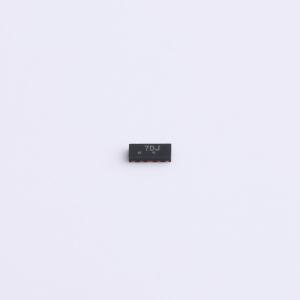

温馨提醒：图片仅供参考，商品以实物为准
ESD8704MUTAG
ESD 3.3V截止
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- ESD8704旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。直通式封装便于进行PCB布局，并能匹配走线长度，这对于保持高速差分线（如USB 3.0/3.1）之间的阻抗一致性至关重要。
- 品牌名称
- onsemi(安森美)
- 商品型号
- ESD8704MUTAG
- 商品编号
- C603185
- 商品封装
- UDFN-10(1x2.5)
- 包装方式
- 编带
- 商品毛重
- 0.088克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 静电和浪涌保护(TVS/ESD) | |
| 极性 | 单向 | |
| 反向截止电压(Vrwm) | 3.3V | |
| 击穿电压 | 5V | |
| 反向电流(Ir) | 1uA |
| 属性 | 参数值 | |
|---|---|---|
| 通道数 | 四路 | |
| 工作温度 | -55℃~+125℃@(Tj) | |
| 类型 | ESD | |
| Cj-结电容 | 0.5pF |
商品概述
ESD8704旨在保护高速数据线免受静电放电（ESD）影响。超低电容和低ESD钳位电压使该器件成为保护对电压敏感的高速数据线的理想解决方案。直通式封装便于进行PCB布局，并能匹配走线长度，这对于保持高速差分线（如USB 3.0/3.1）之间的阻抗一致性至关重要。
商品特性
- 低电容（最大0.5 pF，I/O到地）
- 符合以下IEC标准的保护：IEC 61000 - 4 - 2（4级）
- 低ESD钳位电压
- SZESD8704MTWTAG - 可焊侧翼封装，适用于最佳自动光学检测（AOI）
- 带有SZ前缀，适用于汽车及其他需要独特产地和控制变更要求的应用；符合AEC - Q101标准且具备生产件批准程序（PPAP）能力
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），并符合RoHS标准
应用领域
- USB 3.0/3.1
- eSATA
- DisplayPort
