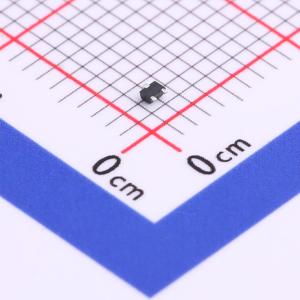

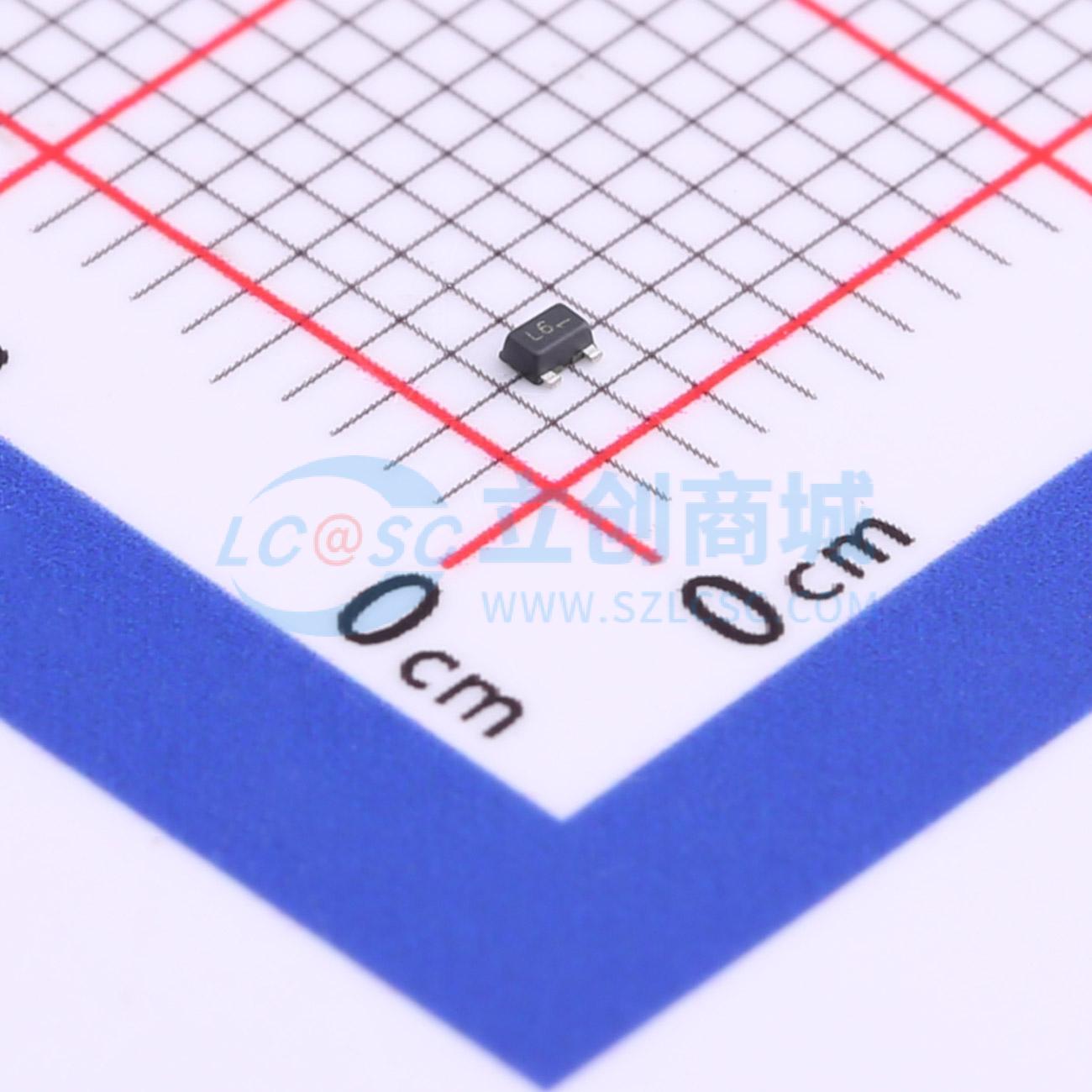

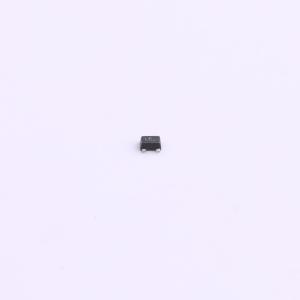

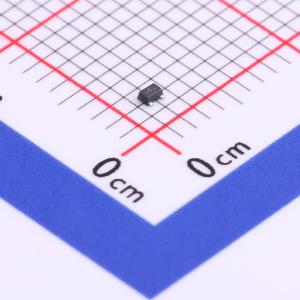

ESD7L5.0DT5G

双向ESD 5V截止

描述: ESD7L系列旨在保护电压敏感元件，使其免受静电放电（ESD）造成的损坏，适用于需要超低电容以保持信号完整性的应用场景。该系列具备出色的钳位能力、低泄漏电流和快速响应时间，同时其二极管电容低至0.5pF，能为集成电路（IC）提供一流的ESD防护，避免其受损。
品牌名称: onsemi(安森美)
商品型号: ESD7L5.0DT5G
商品编号: C605398
商品封装: SOT-723
包装方式: 编带
商品毛重: 0.011克(g)

商品参数

商品概述

ESD7L系列旨在保护电压敏感元件，使其免受静电放电（ESD）造成的损坏，适用于需要超低电容以保持信号完整性的应用。该系列具备出色的钳位能力、低泄漏电流和快速响应时间，结合0.5 pF的超低二极管电容，能为集成电路（IC）提供一流的ESD损坏防护。超小型SOT−723封装非常适合电路板空间有限的设计。ESD7L系列可用于保护两条单向线路或一条双向线路。当用于保护一条双向线路时，有效电容为0.25 pF。由于其电容较低，非常适合保护高频信号线，如USB2.0高速信号线和天线线路。

商品特性

典型低电容：0.5 pF
低钳位电压
小外形尺寸：0.047英寸 x 0.047英寸（1.20毫米 x 1.20毫米）
低本体高度：0.020英寸（0.5毫米）
耐受电压：5 V
低泄漏电流
典型响应时间 <1.0 ns
符合IEC61000−4−2 4级ESD防护标准
“S”前缀适用于汽车及其他有特殊产地和控制变更要求的应用；符合AEC−Q101标准且具备生产件批准程序（PPAP）能力
这是一款无铅器件

数据手册PDF

放大查看下载PDF

交货周期

订货65-67个工作日

购买数量

(8000个/圆盘，最小起订量 8000 个)

个

起订量：8000 个8000个/圆盘

总价金额：

￥ 0.00

近期成交29单

	属性	参数值
	商品目录	静电和浪涌保护(TVS/ESD)
	极性	双向
	反向截止电压(Vrwm)	5V
	钳位电压	10.4V
	击穿电压	5.4V
	反向电流(Ir)	1uA

	属性	参数值
	通道数	双路
	工作温度	-55℃~+150℃@(Tj)
	防护等级	IEC 61000-4-2
	类型	ESD
	Cj-结电容	0.5pF
