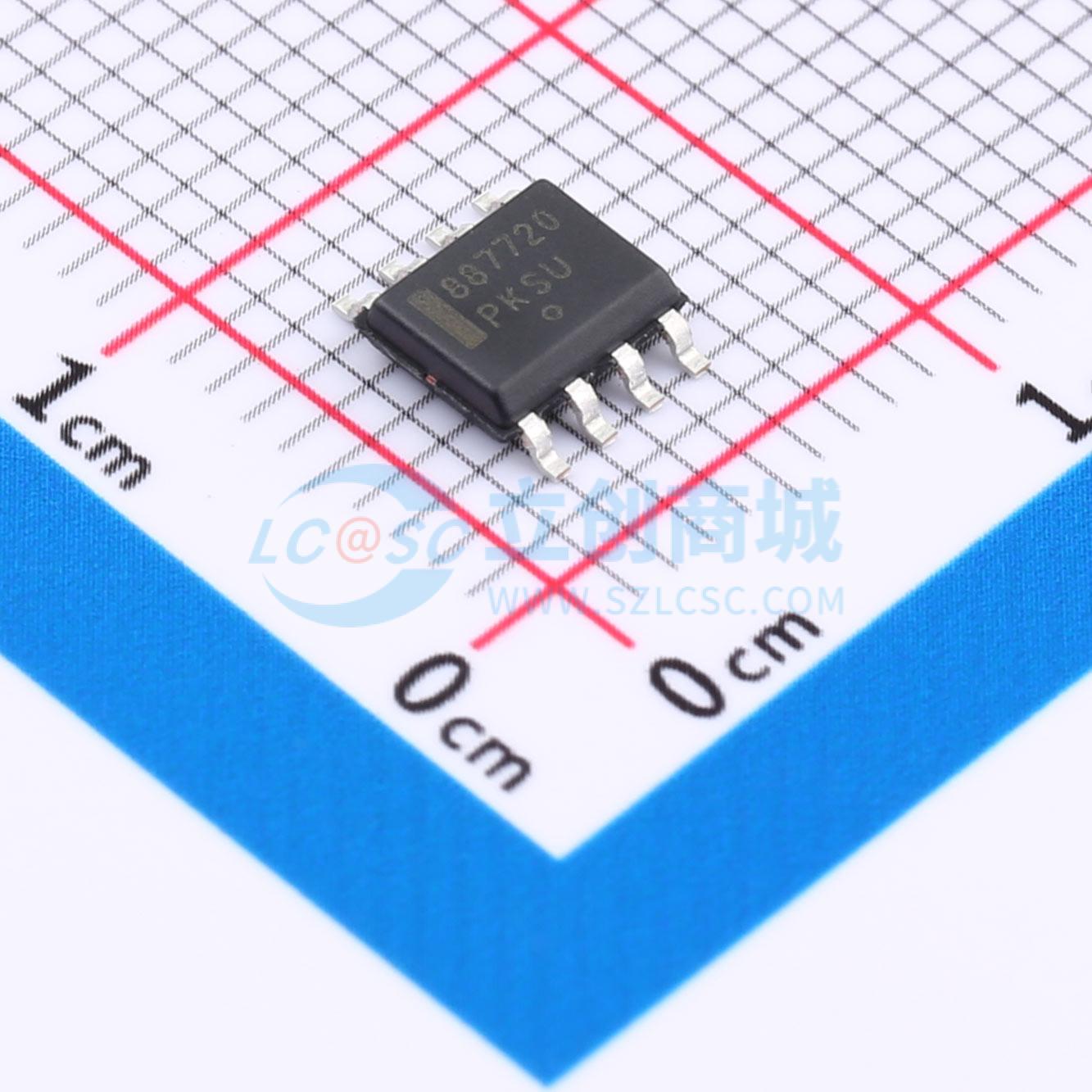

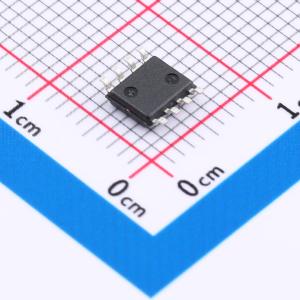

NCV887720D1R2G

非同步升压控制器

SMT扩展库SMT补贴嘉立创PCB免费打样

描述: NCV8877是一款非同步升压控制器,设计用于汽车启停系统中的电压调节。它在电池电压下降时驱动外部N沟道MOSFET,确保输出电压稳定。该控制器采用峰值电流模式控制,并具有内部斜率补偿。保护功能包括逐周期电流限制和热关断。此外,还包括低静态电流睡眠模式。
品牌名称: onsemi(安森美)
商品型号: NCV887720D1R2G
商品编号: C604111
商品封装: SOIC-8
包装方式: 编带
商品毛重: 0.116克(g)

商品参数

商品概述

NCV8877是非同步升压控制器，旨在车辆启停操作期间电池电压骤降时提供最低输出电压。该控制器驱动外部N沟道MOSFET。该器件采用带内部斜率补偿的峰值电流模式控制。IC集成了一个内部稳压器，为栅极驱动器提供电荷。保护功能包括逐周期电流限制和热关断。其他特性包括低静态电流睡眠模式操作。当电源电压降至唤醒阈值以下时，NCV8877启用。当电源电压降至调节设定点以下时，启动升压操作。

商品特性

低于唤醒阈值电压自动启用（工厂可编程）
覆盖禁用功能
在调节设定点进行升压模式操作
在温度范围内输出精度为±2%
带内部斜率补偿的峰值电流模式控制
外部可调频率操作
2 V至40 V宽输入电压范围，45 V负载突降
睡眠模式下低静态电流<12 μA（典型值）
逐周期电流限制保护
打嗝模式过流保护（OCP）
热关断（TSD）
这是一款无铅器件
NCV前缀适用于汽车及其他需要独特生产场地和控制变更要求的应用；符合AEC - Q100标准

应用领域

需要在启动和启停操作期间提供稳压的应用

数据手册PDF

放大查看下载PDF

优惠活动

8.4折起

购买数量

(2500个/圆盘，最小起订量 1 个)

个

起订量：1 个2500个/圆盘

总价金额：

￥ 0.00

近期成交0单

	属性	参数值
	商品目录	DC-DC电源芯片
	功能类型	升压型
	工作电压	2V~40V
	输出电压	10V
	输出电流	-
	开关频率	153kHz~187kHz
	工作温度	-40℃~+150℃

	属性	参数值
	同步整流	否
	输出通道数	1
	拓扑结构	升压式
	静态电流(Iq)	12uA
	开关管(内置/外置)	外置
	输出类型	固定
