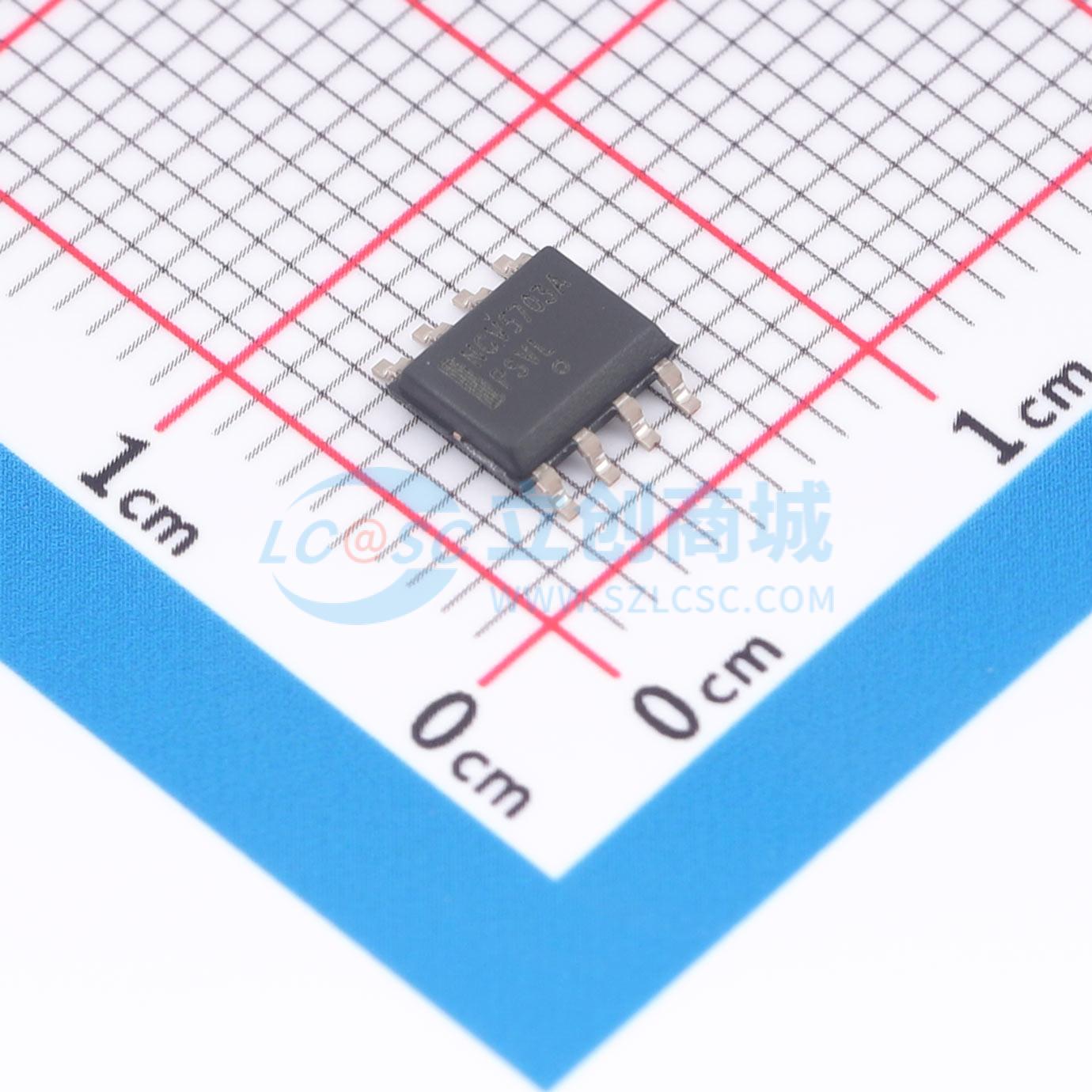

温馨提醒：图片仅供参考，商品以实物为准

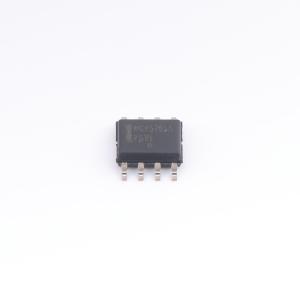

NCV5703ADR2G
高电流IGBT栅极驱动器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- 是用于高功率应用的高电流、高性能独立 IGBT 驱动器。该器件通过消除外部输出缓冲器，提供了一种经济高效的解决方案。器件保护功能包括精确的欠压锁定 (UVLO)、去饱和保护 (DESAT) 和有源开漏故障输出。驱动器还具有精确的 5.0V 输出。驱动器设计用于适应宽电压范围的偏置电源，包括单极性和双极性电压。根据引脚配置，器件还包括有源米勒钳位、用于系统设计方便的单独高低 VOH 和 VOL 驱动器输出，以及用于通过外部信号控制驱动器输出的使能功能。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV5703ADR2G
- 商品编号
- C603971
- 商品封装
- SOIC-8
- 包装方式
- 编带
- 商品毛重
- 0.215克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 半桥 | |
| 负载类型 | IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 6A | |
| 拉电流(IOH) | - | |
| 工作电压 | 13.2V~20V | |
| 上升时间(tr) | 9.2ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 7.9ns | |
| 传播延迟 tpLH | 59ns | |
| 传播延迟 tpHL | 54ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP)；过热保护(OPT) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 4.3V | |
| 输入低电平(VIL) | 1.2V | |
| 静态电流(Iq) | 900uA |
应用领域
- 逆变器
- 电机控制
- 不间断电源 (UPS)
- 光伏系统的快速关断
