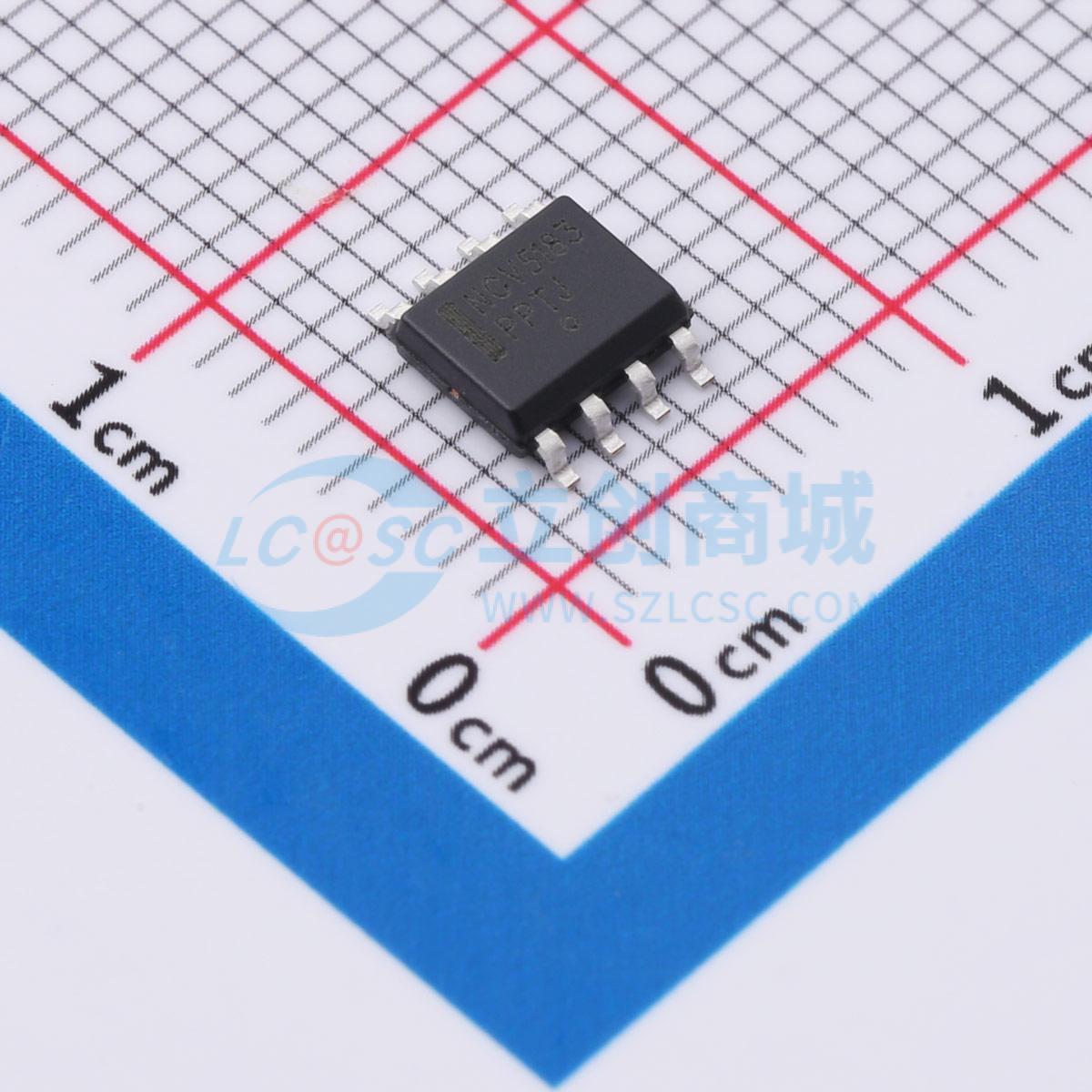

NCV5183DR2G实物图

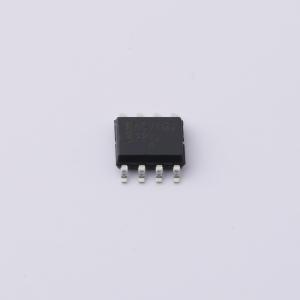

  • NCV5183DR2G商品缩略图
  • NCV5183DR2G商品缩略图
  • NCV5183DR2G商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

NCV5183DR2G

高压大电流高端和低端驱动器

SMT扩展库SMT补贴嘉立创PCB免费打样
描述
NCP5183 是一款高电压高电流 功率 MOSFET 驱动器, 提供两个输出,用于驱动 2 个组织为半桥(或任何其他高压侧 + 低压侧)配置的 N 沟道功率 MOSFET。 它使用自举技术来确保高压侧电源开关的恰当驱动。 该驱动器使用 2 个独立输入可适应任何拓扑结构(包括半桥、不对称半桥、有源箝位和全桥)。
品牌名称
onsemi(安森美)
商品型号
NCV5183DR2G
商品编号
C603958
商品封装
SOIC-8​
包装方式
编带
商品毛重
0.12克(g)

商品参数

属性参数值
商品目录栅极驱动芯片
驱动配置半桥
负载类型MOSFET
驱动通道数2
灌电流(IOL)4.3A
拉电流(IOH)4.3A
工作电压10V~17V
属性参数值
上升时间(tr)12ns
下降时间(tf)12ns
传播延迟 tpLH120ns
传播延迟 tpHL120ns
特性欠压保护(UVP)
工作温度-40℃~+125℃

商品概述

NCP5183是一款高压大电流功率MOSFET驱动器,提供两个输出端,可直接驱动以半桥(或任何其他高端+低端)配置排列的2个N沟道功率MOSFET。它采用自举技术,以确保高端功率开关的正常驱动。该驱动器使用2个独立输入,以适应任何拓扑结构(包括半桥、不对称半桥、有源钳位和全桥等)。

商品特性

  • 符合AEC Q100汽车级标准
  • 电压范围:高达600 V
  • dV/dt抗扰度 ±50 V/ns
  • 栅极驱动电源范围为9 V至18 V
  • 输出源/灌电流能力 4.3 A / 4.3 A
  • 与3.3 V和5 V输入逻辑兼容
  • 扩展允许的负桥引脚电压摆幅至 -10 V
  • 两路通道之间的传播延迟匹配
  • 典型传播延迟为120 ns
  • 两路通道均具备欠压锁定(UVLO)功能
  • 引脚与行业标准兼容
  • 这些是无铅器件

应用领域

  • 电信和数据通信电源
  • 半桥和全桥转换器
  • 推挽式转换器
  • 高压同步降压转换器
  • 电机控制
  • 电动助力转向
  • D类音频放大器
