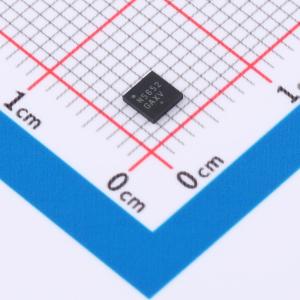

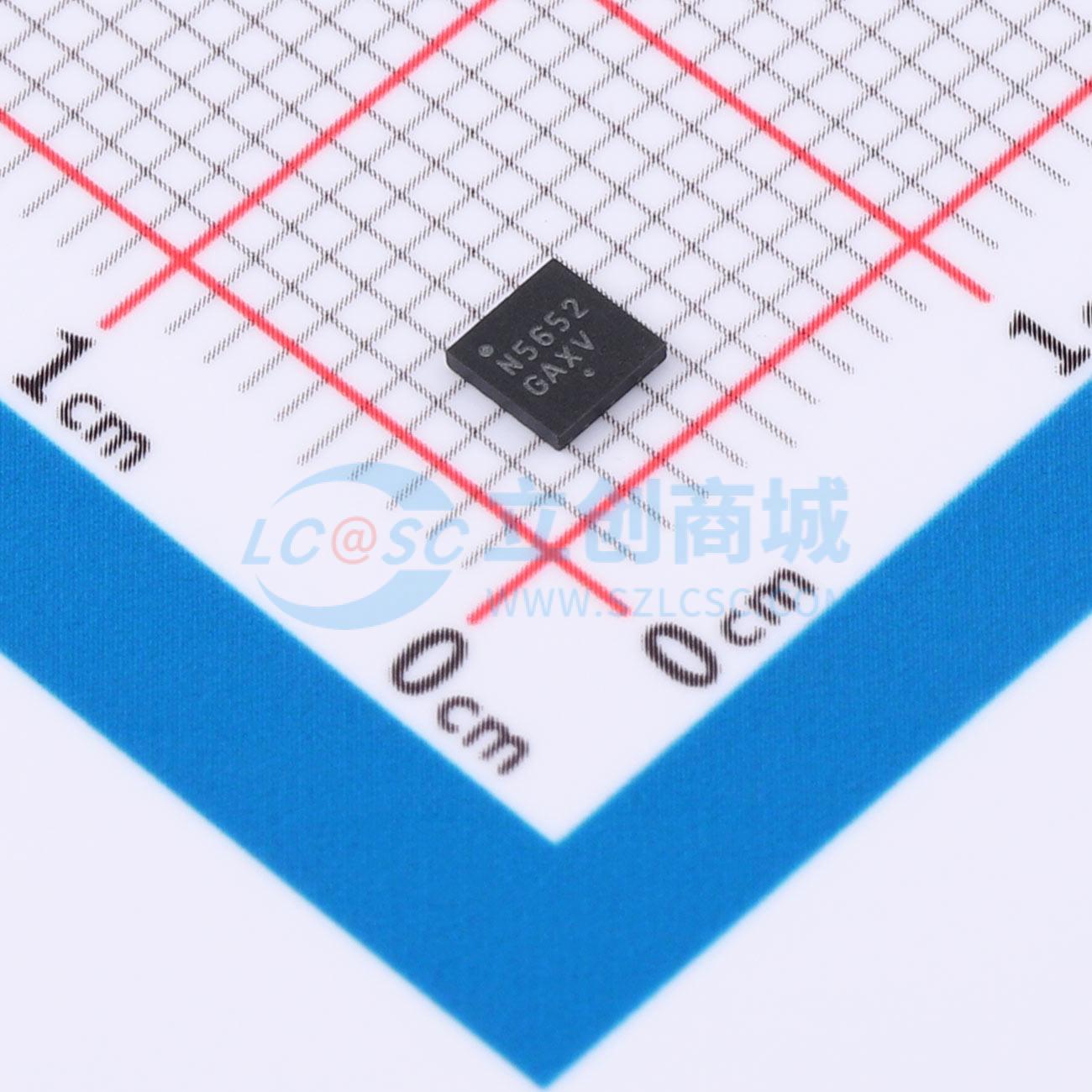

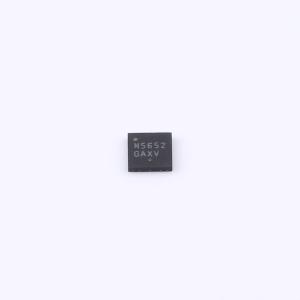

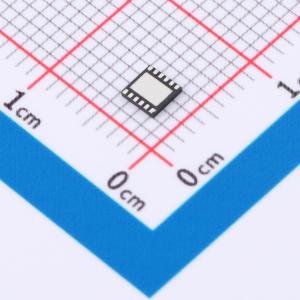

温馨提醒：图片仅供参考，商品以实物为准
NCV5652MUTWG
NCS5652, NCV5652 双电源运算放大器
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- NCx5652 是一款双电源运算放大器，其输出级配置灵活，支持传统运算放大器偏置，也允许用户对效率、隔离或电流监测进行调整。集成的续流二极管可在电感负载瞬变期间保护放大器。NCx5652 最低可在 3.3 V 电源电压下工作，能够提供 500 mA 的电流，同时保持出色的输出摆幅。集成的热关断电路可防止 NCx5652 因功耗过大而损坏。该器件提供了一个热警告标志，用于外部监测，可与系统微控制器实现灵活接口。这个集电极开路的热标志输出还可兼作禁用输入，用户可通过它将两个放大器输出置于三态。12 引脚 3x3 mm UDFN 封装在确保热稳定性的同时，可节省高密度 PCB 的空间。
- 品牌名称
- onsemi(安森美)
- 商品型号
- NCV5652MUTWG
- 商品编号
- C603962
- 商品封装
- UDFN-12-EP(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.91875克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 双路 | |
| 最大电源宽度(Vdd-Vss) | 13.2V | |
| 轨到轨 | - | |
| 增益带宽积(GBP) | 350kHz | |
| 输入失调电压(Vos) | 1mV | |
| 输入失调电压温漂(Vos TC) | 2uV/℃ | |
| 压摆率(SR) | 1.5V/us | |
| 输入偏置电流(Ib) | 550nA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 10nA | |
| 噪声密度(eN) | - | |
| 共模抑制比(CMRR) | 100dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 3mA | |
| 输出电流 | 500mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源 | 3.3V~13.2V | |
| 双电源(Vee~Vcc) | 3.3V~13.2V |
商品概述
NCx5652 是一款双电源运算放大器，其输出级配置灵活，支持传统运算放大器偏置，也允许用户对效率、隔离或电流监测进行调整。集成的续流二极管可在电感负载瞬变期间保护放大器。NCx5652 最低可在 3.3 V 电源电压下工作，能够提供 500 mA 的电流，同时保持出色的输出摆幅。集成的热关断电路可防止 NCx5652 因功耗过大而损坏。该器件提供了一个热警告标志，用于外部监测，可与系统微控制器实现灵活接口。这个集电极开路的热标志输出还可兼作禁用输入，用户可通过它将两个放大器输出置于三态。12 引脚 3x3 mm UDFN 封装在确保热稳定性的同时，可节省高密度 PCB 的空间。
商品特性
- 工作电源电压范围：3.3 V 至 13.2 V
- 输出电源电压范围：3.3 V 至 13.2 V
- 高电流驱动：工作电流 500 mA
- 热标志：集电极开路，接口灵活
- 热关断/禁用功能
- 输出短路耐受（向电源或地短路电流 1 A）
- 无需电源排序（VCC、VC1、VC2）
- UDFN12 封装具有可焊侧翼，可提高可焊性
- 采用 NCV 前缀，适用于汽车及其他有特殊场地和控制变更要求的应用；符合 AEC - Q100 标准，可提供生产件批准程序（PPAP）文件
- 这些器件无铅、无卤素/无溴化阻燃剂（BFR），符合 RoHS 标准
应用领域
- 电信
- Vcom 驱动器
- 小型直流有刷电机
- LED 串驱动器
- 电致变色驱动器
