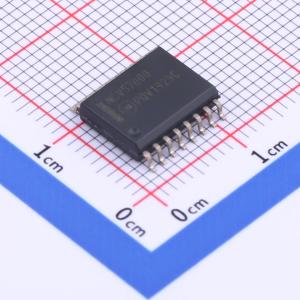

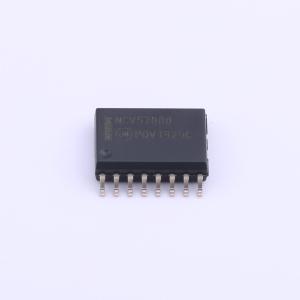

NCV57000DWR2G

SMT扩展库PCB免费打样

描述: NCV57000 是一款带内部电流隔离的高电流单沟道 IGBT 驱动器，适用于高功率应用中的高系统能效和可靠性。其功能包括互补输入、开路漏极 FAULT 和 Ready 输出、有源米勒箝位、准确 UVLO、DESAT 保护、DESAT 时的软关断，以及用于系统设计简便性的单独高低驱动器输出（OUTH 和 OUTL）。NCV57000 可适应输入侧上 5V 和 3.3V 信号，以及驱动器侧上的宽偏置电压范围，包括负电压功能。NCV57000 提供 > 5 kVrms（UL1577 等级）电流隔离和 > 1200 Viorm（工作电压）功能。NCV57000 采用宽体 SOIC-16 封装，可在输入和输出之间保证 8 mm 漏电距离，满足加强安全绝缘要求。
品牌名称: onsemi(安森美)
商品型号: NCV57000DWR2G
商品编号: C603964
商品封装: SOIC-16-300mil
包装方式: 编带
商品毛重: 0.43克(g)

商品参数

商品概述

NCV57000是一款高电流单通道IGBT驱动器，具备内部电流隔离功能，专为高功率应用中的高系统效率和可靠性而设计。其特性包括互补输入、漏极开路FAULT和Ready输出、有源米勒钳位、精确的欠压锁定（UVLO）、退饱和（DESAT）保护、DESAT时软关断，以及为方便系统设计而设置的独立高、低（OUTH和OUTL）驱动器输出。NCV57000在输入侧可兼容5 V和3.3 V信号，驱动器侧支持宽偏置电压范围，包括负电压能力。NCV57000提供> 5 kVrms（UL1577额定值）的电流隔离和> 1200 Viorm（工作电压）的能力。NCV57000采用宽体SOIC - 16封装，输入和输出之间保证有8 mm的爬电距离，以满足加强型安全绝缘要求。

商品特性

IGBT米勒平台电压下的高电流输出（+4 / -6 A）
低输出阻抗，增强IGBT驱动能力
短传播延迟且匹配精确
有源米勒钳位，防止栅极误开启
带可编程延迟的退饱和（DESAT）保护
退饱和（DESAT）时具备负电压（低至 -9 V）能力
IGBT短路时软关断
短路时IGBT栅极钳位
IGBT栅极有源下拉
严格的欠压锁定（UVLO）阈值，实现偏置灵活性
宽偏置电压范围，包括负VEE2
3.3 V至5 V输入电源电压
符合AEC - Q100认证设计
5000 V电流隔离（满足UL1577要求）
1200 V工作电压（符合VDE0884 - 11要求）
高瞬态抗扰度
高电磁抗扰度
这些器件无铅、无卤且符合RoHS标准

应用领域

汽车电源
混合动力汽车/电动汽车动力系统
车载充电机（OBC）
皮带驱动启动发电机（BSG）
电动汽车充电器
PTC加热器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	隔离式栅极驱动器
	隔离电压(Vrms)	5000
	负载类型	IGBT
	通道数	1
	输入侧工作电压	3.3V~5V
	工作温度	-40℃~+125℃@(Ta)

	属性	参数值
	传播延迟 tpLH	90ns
	传播延迟 tpHL	90ns
	静态电流(Iq)	1000uA
	CMTI(kV/us)	100kV/us
	驱动侧工作电压	13.5V~24V
