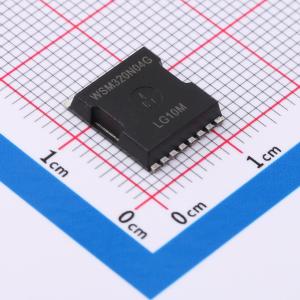

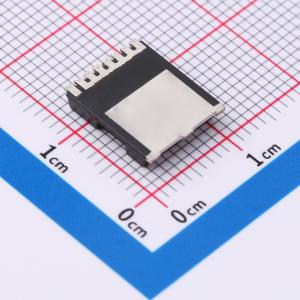

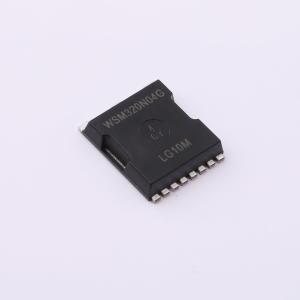

WSM320N04G
1个N沟道 耐压:40V 电流:320A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSM320N04G是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSM320N04G符合RoHS标准和绿色产品要求，100%经过雪崩能量耐量（EAS）测试，且通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSM320N04G
- 商品编号
- C5242054
- 商品封装
- TOLL-8L
- 包装方式
- 编带
- 商品毛重
- 1.033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 320A | |
| 导通电阻(RDS(on)) | 1.2mΩ@10V,25A | |
| 耗散功率(Pd) | 250W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 130nC@10V | |
| 输入电容(Ciss) | 8.1nF@20V | |
| 反向传输电容(Crss) | 800pF@20V | |
| 工作温度 | -55℃~+175℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 1.2nF |
商品概述
CoolMOS是用于高压功率MOSFET的一项革命性技术，它基于超结（SJ）原理设计。最新的CoolMOS CFD7是CoolMOS CFD2系列的后续产品，是专门针对移相全桥（ZVS）和LLC等软开关应用优化的平台。由于降低了栅极电荷（Qg）、拥有同类最佳的反向恢复电荷（Qrr）并改善了关断特性，CoolMOS CFD7在谐振拓扑中实现了最高效率。作为快速体二极管产品组合的一部分，这个新产品系列融合了快速开关技术的所有优势，同时具备出色的硬换流鲁棒性，且不影响设计导入过程的简易性。
商品特性
~~- 超快体二极管-低栅极电荷-同类最佳的反向恢复电荷(Qrr)-改善了MOSFET反向二极管的dv/dt和diF/dt鲁棒性-最低的品质因数RDS(ON)*Qg和RDS(ON)*Eoss-SMD和THD封装中同类最佳的RDS(ON)
应用领域
- 软开关拓扑
- 移相全桥（ZVS）、LLC应用——服务器、电信、电动汽车充电
