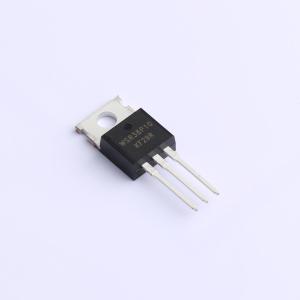

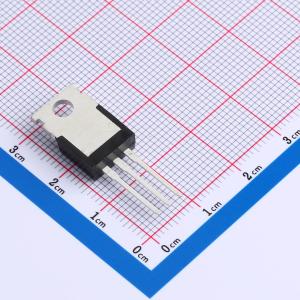

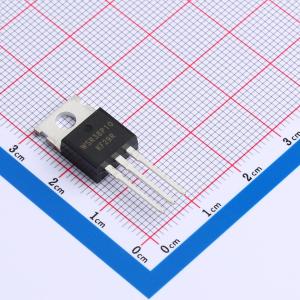

温馨提醒：图片仅供参考，商品以实物为准
WSR38P10
1个P沟道 耐压:100V 电流:35A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSR38P10是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，能为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSR38P10符合RoHS标准和绿色产品要求，100%经过雪崩能量（EAS）测试，具备完整的可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR38P10
- 商品编号
- C5242064
- 商品封装
- TO-220
- 包装方式
- 管装
- 商品毛重
- 2.76克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 35A | |
| 导通电阻(RDS(on)) | 78mΩ@10V,10A | |
| 耗散功率(Pd) | 54W | |
| 阈值电压(Vgs(th)) | 1.2V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 44nC@10V | |
| 输入电容(Ciss) | 3.029nF@30V | |
| 反向传输电容(Crss) | 76pF@30V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 129pF |
商品特性
- 采用高密单元设计，实现极低的导通电阻RDS(on)。
- 出色的导通电阻和最大直流电流承载能力。
- 负载/电源开关。
- 接口开关
