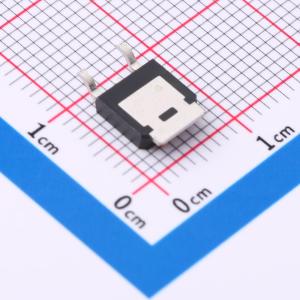

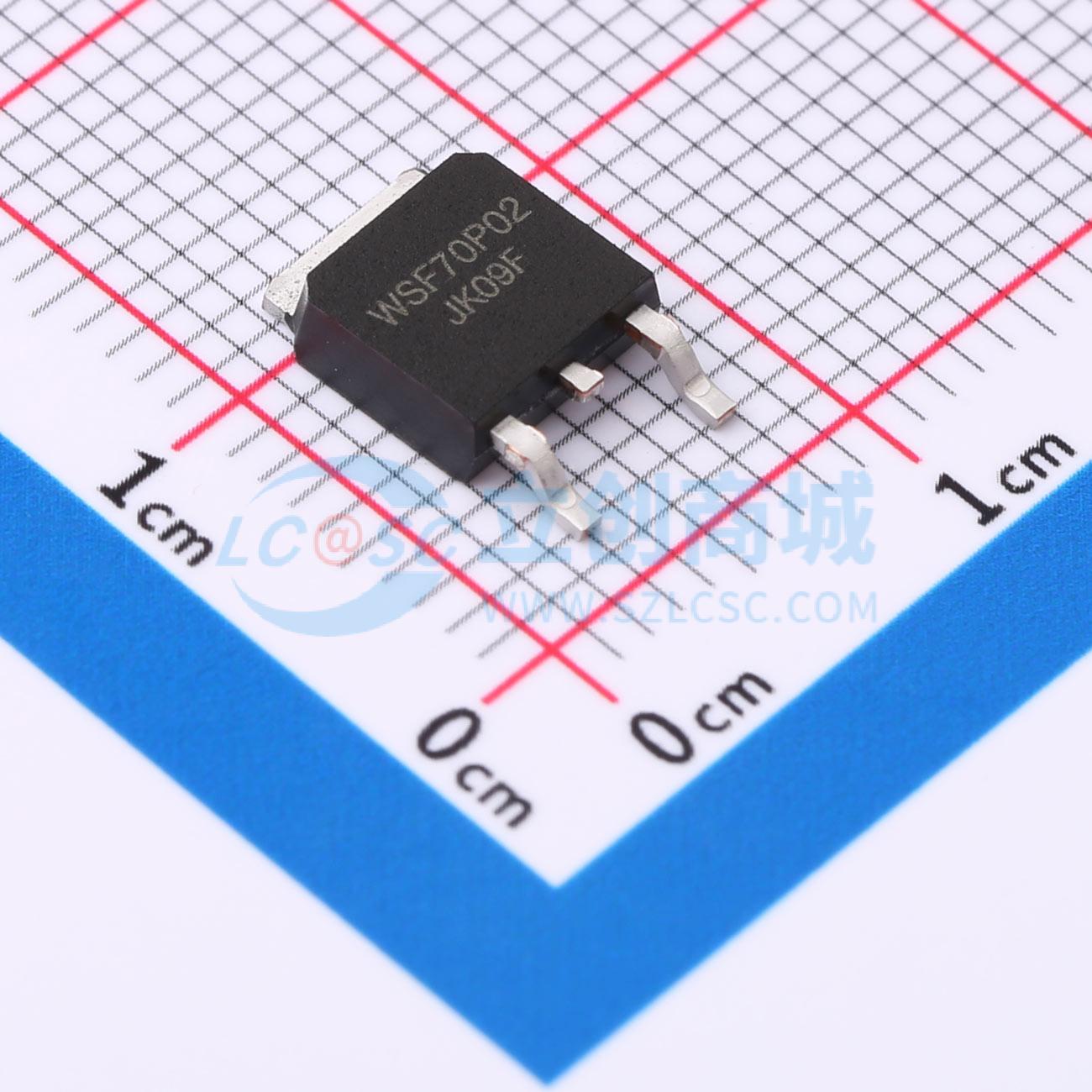

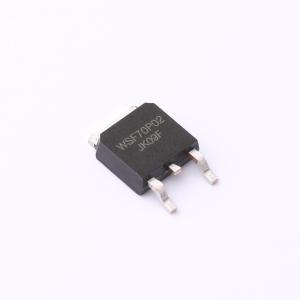

温馨提醒：图片仅供参考，商品以实物为准
WSF70P02
1个P沟道 耐压:20V 电流:70A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSF70P02是一款高性能沟槽P沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSF70P02符合RoHS标准和绿色产品要求，100%经过耐雪崩能力（EAS）测试，且通过了全面的功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSF70P02
- 商品编号
- C5242067
- 商品封装
- TO-252
- 包装方式
- 编带
- 商品毛重
- 0.36克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 20V | |
| 连续漏极电流(Id) | 70A | |
| 导通电阻(RDS(on)) | 6.8mΩ@4.5V,15A | |
| 耗散功率(Pd) | 80W | |
| 阈值电压(Vgs(th)) | 400mV |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 63nC@4.5V | |
| 输入电容(Ciss) | 5.783nF@10V | |
| 反向传输电容(Crss) | 445pF@10V | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 520pF |
商品概述
WSF2N65是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。 WSF2N65符合RoHS标准和绿色产品要求，100%经过易感性雪崩耐量（EAS）测试，具备完整的功能可靠性认证。
商品特性
~~- 先进的高单元密度沟槽技术-超低栅极电荷-出色的Cdv/dt效应抑制能力-提供环保型器件
应用领域
- 开关模式电源（SMPS）中的AC/DC电源转换
- 不间断电源（UPS）
- 适配器
