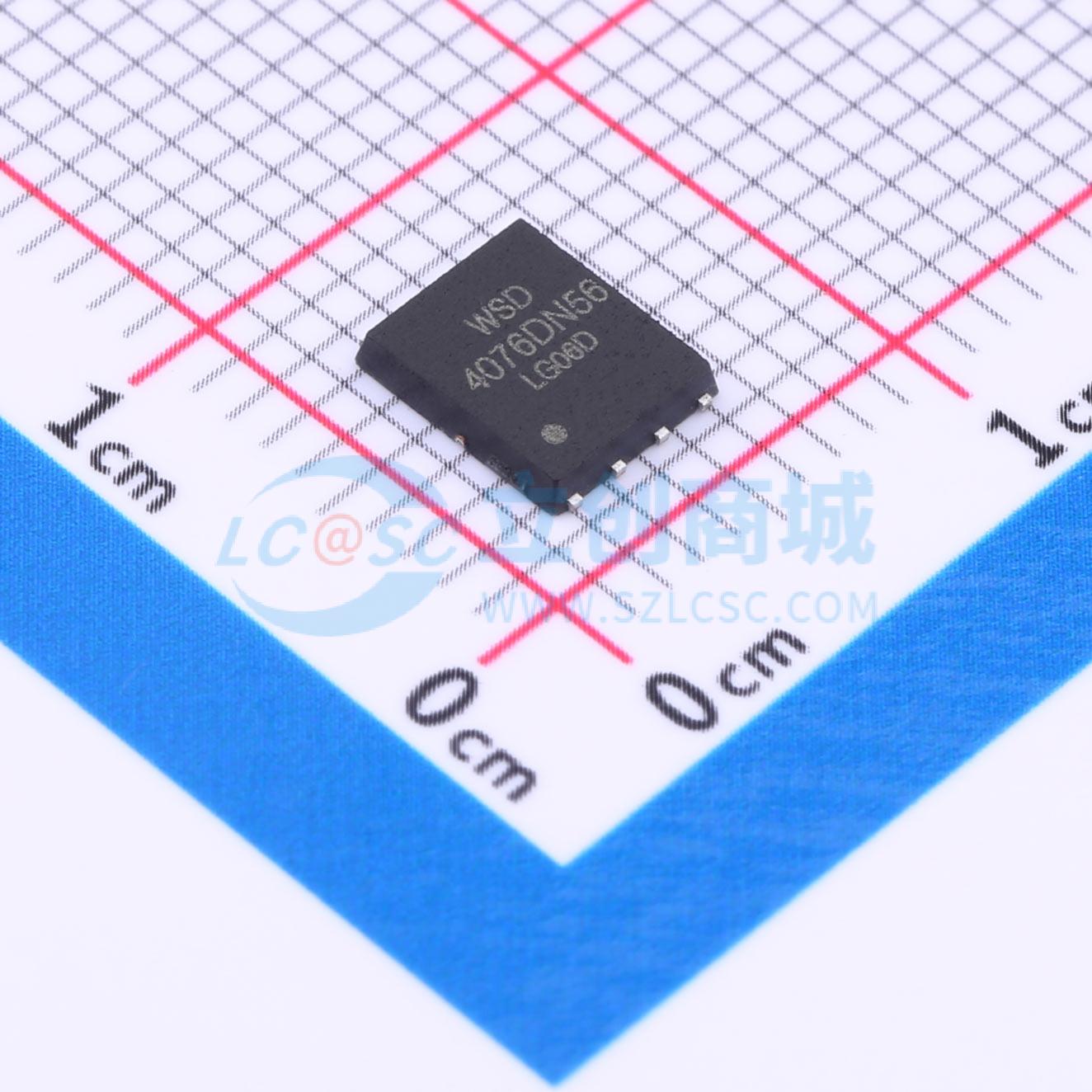

温馨提醒：图片仅供参考，商品以实物为准
WSD4076DN56
1个N沟道 耐压:40V 电流:76A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSD4076DN56是一款高性能沟槽型N沟道MOSFET，具有极高的单元密度，可为大多数同步降压转换器应用提供出色的导通电阻（RDSON）和栅极电荷。WSD4076DN56符合RoHS标准和绿色产品要求，100%经过雪崩能量（EAS）测试，并通过了全功能可靠性认证。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSD4076DN56
- 商品编号
- C5242072
- 商品封装
- DFN5x6-8L
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | 76A | |
| 导通电阻(RDS(on)) | 6.9mΩ@10V,12A | |
| 耗散功率(Pd) | 1.7W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 5.8nC@10V | |
| 输入电容(Ciss) | 680pF | |
| 反向传输电容(Crss) | 38pF | |
| 工作温度 | -55℃~+150℃ | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 185pF |
商品特性
- 沟槽式场效应晶体管（TrenchFET）功率MOSFET
- 便携式设备负载开关
- 直流-直流（DC/DC）转换器
