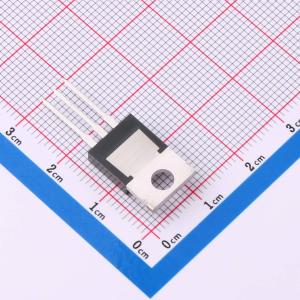

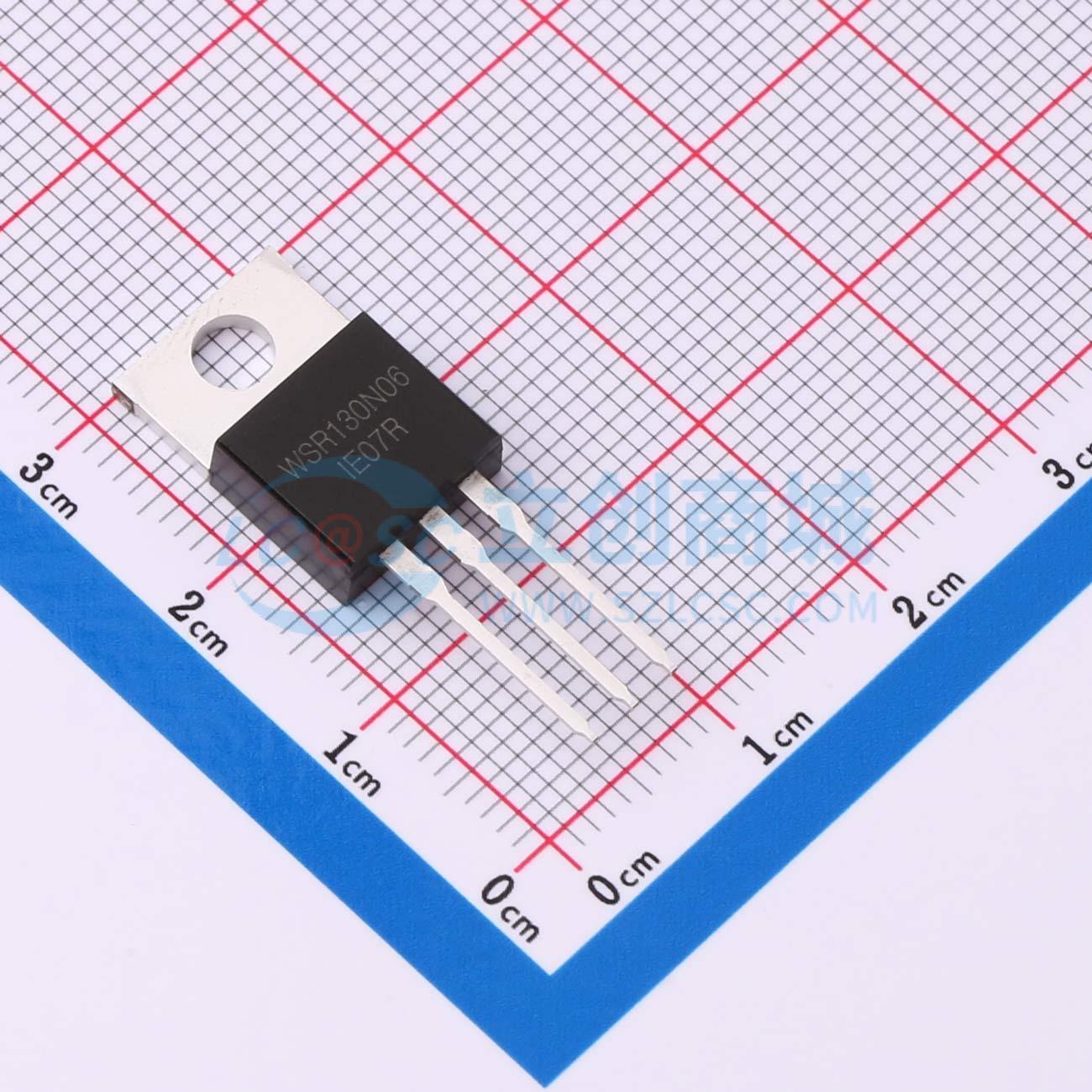

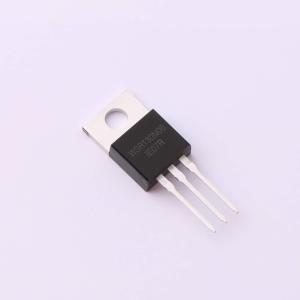

WSR130N06
1个N沟道 耐压:60V 电流:130A
SMT扩展库SMT补贴嘉立创PCB免费打样
私有库下单最高享92折
- 描述
- WSR130N06PT采用先进的SGT MOSFET技术，可实现低导通电阻RDS(ON)、低栅极电荷、快速开关以及出色的雪崩特性。
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR130N06
- 商品编号
- C5242065
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 2.8克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 130A | |
| 导通电阻(RDS(on)) | 3mΩ@10V | |
| 耗散功率(Pd) | 140W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 1V | |
| 栅极电荷量(Qg) | 36nC@10V | |
| 输入电容(Ciss) | 5.377nF | |
| 反向传输电容(Crss) | 77.7pF | |
| 工作温度 | -55℃~+175℃ | |
| 输出电容(Coss) | 1.666nF |
商品特性
- 高密度单元设计,实现超低导通电阻(Rdson)
- 具备完整的雪崩电压和电流特性
- 高单脉冲雪崩能量(EAS),稳定性和一致性良好
- 采用优秀封装,散热性能良好
- 采用特殊工艺技术,具备高静电放电(ESD)能力
应用领域
- 功率开关应用
- 硬开关和高频电路
- 不间断电源
