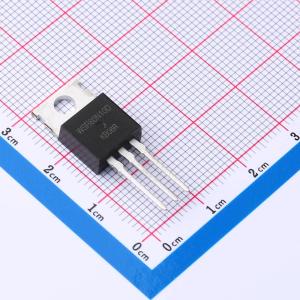

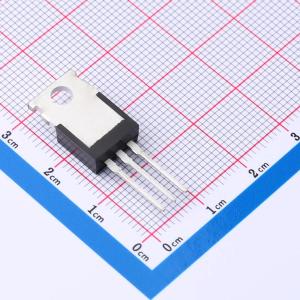

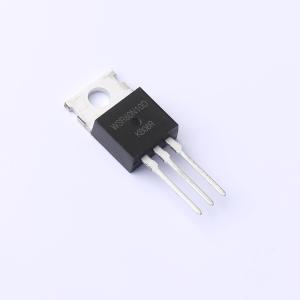

WSR80N10D
1个N沟道 耐压:100V 电流:60A
SMT扩展库SMT补贴嘉立创PCB免费打样
- 描述
- WSR80N10D采用先进的SGT MOSFET技术，具备低导通电阻RDS(ON)、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计，具有更好的耐用性，适用于……
- 品牌名称
- WINSOK(微硕)
- 商品型号
- WSR80N10D
- 商品编号
- C5242063
- 商品封装
- TO-220AB
- 包装方式
- 管装
- 商品毛重
- 5.1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 9mΩ@10V,20A | |
| 耗散功率(Pd) | 107W |
| 属性 | 参数值 | |
|---|---|---|
| 阈值电压(Vgs(th)) | 2.5V | |
| 栅极电荷量(Qg) | 28.9nC@10V | |
| 输入电容(Ciss) | 1.999nF@50V | |
| 反向传输电容(Crss) | 7.1pF | |
| 工作温度 | -55℃~+150℃ | |
| 输出电容(Coss) | 322pF |
商品特性
- 200V/1.2A
- RDS(ON) = 680mΩ（最大值）@ VGS = 10V
- 静电放电保护
- 100% 非钳位感性开关（UIS）+ 栅极电阻（Rg）测试
- 可靠耐用
- 提供无铅环保器件（符合 RoHS 标准）
应用领域
- 网络用 DC-DC 转换器
- 负载开关
