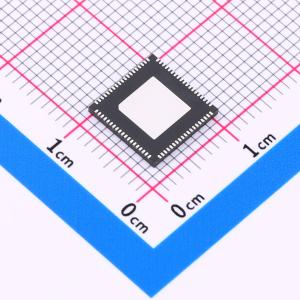

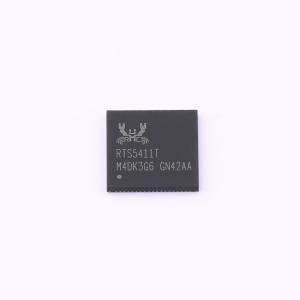

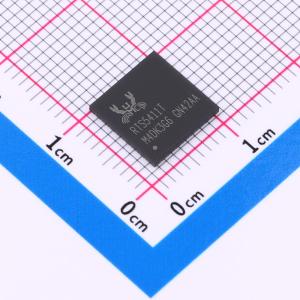

温馨提醒：图片仅供参考，商品以实物为准
RTS5411T-GR
RTS5411T USB3.2 Gen1x1 超高速 USB 集线器控制器
- 描述
- RTS5411T 是一个支持 USB3.2 Gen1x1 的超高速 USB 集线器控制器，具备 4 个下游端口，支持 USB 电池充电规范，可配置 SMBus 地址，并支持 I2C 接口。
- 品牌名称
- REALTEK(瑞昱)
- 商品型号
- RTS5411T-GR
- 商品编号
- C5159024
- 商品封装
- QFN-76(9x9)
- 包装方式
- 托盘
- 商品毛重
- 1.301923克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | USB集线器 | |
| 类型 | 集线器 | |
| USB协议版本 | USB 3.2 | |
| 工作电压 | 3.3V；1.1V |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | 0℃~+70℃ | |
| 存储器接口 | SPI | |
| 通道数 | 4 |
商品概述
RTS5411T是一款先进的USB3.2 Gen1x1四口集线器控制器，它将USB3.2 Gen1x1和USB2.0收发器、MCU、SIE、稳压器和充电电路集成到单芯片中，可大幅降低系统物料清单（BOM）成本。RTS5411T兼容性高，完全向后兼容USB2.0和USB1.1规范，可在超高速USB、高速、全速和低速模式下运行。 RTS5411T为每个下游端口提供电池充电功能。除符合USB电池充电规范修订版1.2外，RTS5411T还为各种便携式设备提供充电功能。不仅下游端口可用作充电器，RTS5411T的上游端口还支持与BC1.2规范相关的两项特殊功能。第一项是RTS5411T上游端口的充电功能，称为“ACA-dock”模式。当符合BC1.2规范中ACA-dock的设备接入ACA扩展坞时，它将作为各种USB外设（如集线器、键盘、鼠标、打印机等）的主机。不过，在ACA-dock模式下，设备也应能同时充电。第二项是RTS5411T上游端口的“充电器检测”功能。RTS5411T可识别连接到上游端口的BC1.2充电器模式，包括CDP、DCP和SDP。RTS5411T支持自动检测切换机制，以合适的模式为便携式设备充电。 RTS5411T可通过灵活的ISP通道利用外部SPI闪存更新其固件。借助ISP功能，可通过外部SPI闪存配置众多特性和设置。只需一根USB电缆和RTS5411T的下载工具，即可轻松完成ISP功能。 RTS5411T的特性和设置也可通过SMBUS接口进行配置。 RTS5411T具有多种与其他组件通信的接口，如GPIO、I2C、SMBUS。利用这些接口可灵活扩展各种应用。 此外，RTS5411T支持一种名为去链接模式的特殊节能功能。 即使RTS5411T的上游端口连接到后方主机或集线器的下游端口，当没有设备连接到集线器时，它也能为系统节省更多电量。
商品特性
- 符合通用串行总线3.2规范修订版1.0
- 4个下游端口，支持超高速USB、高速、全速和低速数据传输
- 向后兼容USB规范修订版2.0、1.1和1.0
- MTT（多事务转换器）
- 每个下游端口配备一个TT
- 多个下游端口同时在全速模式下工作时，具有更好的数据吞吐量
- 支持通过SMBUS自定义配置
- SMBUS地址可通过外部SPI闪存进行配置
- 支持通过I2C配置同一平台上的其他芯片
- 符合USB Bat
