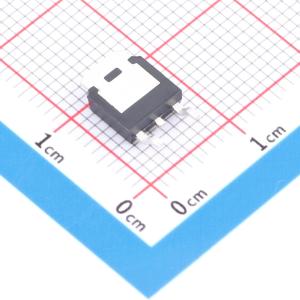

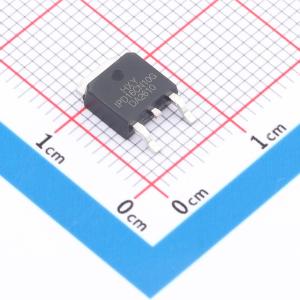

温馨提醒：图片仅供参考，商品以实物为准
IPD16CN10NG-HXY
IPD16CN10NG-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管额定漏极电流为60A，漏源击穿电压100V，导通电阻典型值13.5毫欧。器件凭借适中的导通阻抗与电流承载能力，适用于中等功率直流变换器、便携式设备电源管理及照明驱动电路。在开关应用中，其参数组合有助于平衡导通损耗与成本，满足各类电子系统对功率切换稳定性的基础需求。
- 商品型号
- IPD16CN10NG-HXY
- 商品编号
- C54582591
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 13.5mΩ@10V | |
| 耗散功率(Pd) | 67.5W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22.7nC@10V | |
| 输入电容(Ciss) | 1.208nF | |
| 反向传输电容(Crss) | 11.3pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 144pF |
商品概述
IPD16CN10NG采用先进的SGT MOSFET技术，提供低导通电阻（RDS(ON)）、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计，具有更好的耐用性。封装形式为TO - 252 - 2L。
商品特性
- VDS = 100V，ID = 60A
- RDS(ON) < 17mΩ（VGS = 10V时）
- PIN3 S，N沟道MOSFET
应用领域
消费电子电源、电机控制、同步整流、隔离直流同步整流应用
