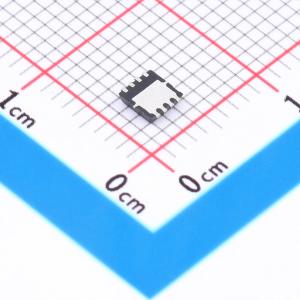

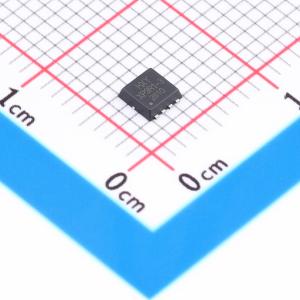

温馨提醒：图片仅供参考，商品以实物为准
PXP9R1-30QLJ-HXY
PXP9R1-30QLJ-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 这款P沟道场效应管具备55安培的连续漏极电流能力，漏源击穿电压为30伏，导通电阻低至8毫欧。其低内阻特性显著降低了导通损耗，适用于大电流负载切换、电池组保护及高效电源管理模块。该器件在有限空间内能提供优异的散热表现，常用于高性能便携式设备、服务器主板供电及各类直流电机驱动电路中，确保系统在重载条件下的稳定运行。
- 商品型号
- PXP9R1-30QLJ-HXY
- 商品编号
- C54582657
- 商品封装
- DFN-8L(3x3)
- 包装方式
- 编带
- 商品毛重
- 0.092克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个P沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 55A | |
| 导通电阻(RDS(on)) | 8.5mΩ@10V | |
| 耗散功率(Pd) | 21.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 30nC@10V | |
| 输入电容(Ciss) | 2.8nF | |
| 反向传输电容(Crss) | 319pF | |
| 配置 | 独立式 | |
| 类型 | P沟道 | |
| 输出电容(Coss) | 346pF |
商品概述
PXP9R1 - 30QLJ采用先进的沟槽技术，可提供出色的导通电阻RDS(ON)、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- VDS = -30V，ID = -55A
- RDS(ON) < 11mΩ（在VGS = -10V时）
应用领域
- 电池保护
- 负载开关
- 不间断电源
