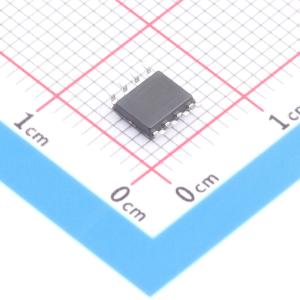

IRL6342TRPBF-HXY
IRL6342TRPBF-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管漏源击穿电压为30V，连续漏极电流8.5A，导通电阻14毫欧。器件凭借适中的电流承载能力与低内阻特性，适用于便携式设备电源管理、电池保护电路及负载开关应用。在直流电机驱动与供电切换场景中，其参数配置有助于降低导通损耗，提升系统能效并维持热稳定性，满足紧凑空间下的电路设计需求。
- 商品型号
- IRL6342TRPBF-HXY
- 商品编号
- C54582670
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.15克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 30V | |
| 连续漏极电流(Id) | 8.5A | |
| 导通电阻(RDS(on)) | 14mΩ@10V | |
| 耗散功率(Pd) | 1.5W | |
| 阈值电压(Vgs(th)) | 1.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 6nC@4.5V | |
| 输入电容(Ciss) | 583pF | |
| 反向传输电容(Crss) | 59pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 77pF |
商品概述
IRL6342TRPBF采用先进的沟槽技术，可提供出色的导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = 30V，漏极电流（ID） = 8.5A
- 当栅源电压（VGS） = 10V时，导通电阻（RDS(ON)） < 18mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
