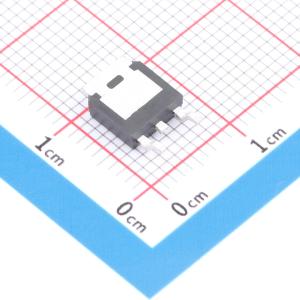

SUD50N10-18P-GE3-HXY
SUD50N10-18P-GE3-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管最大漏极电流为60安培，漏源击穿电压达100伏，导通电阻典型值为13.5毫欧。低导通损耗特性使其适用于大电流开关场景，如服务器电源模块、电池管理系统及高功率直流变换器。器件在高频开关下保持良好热稳定性，适合对效率与散热有严格要求的电力电子设计，可支持紧凑化布局并降低系统整体能耗。
- 商品型号
- SUD50N10-18P-GE3-HXY
- 商品编号
- C54582606
- 商品封装

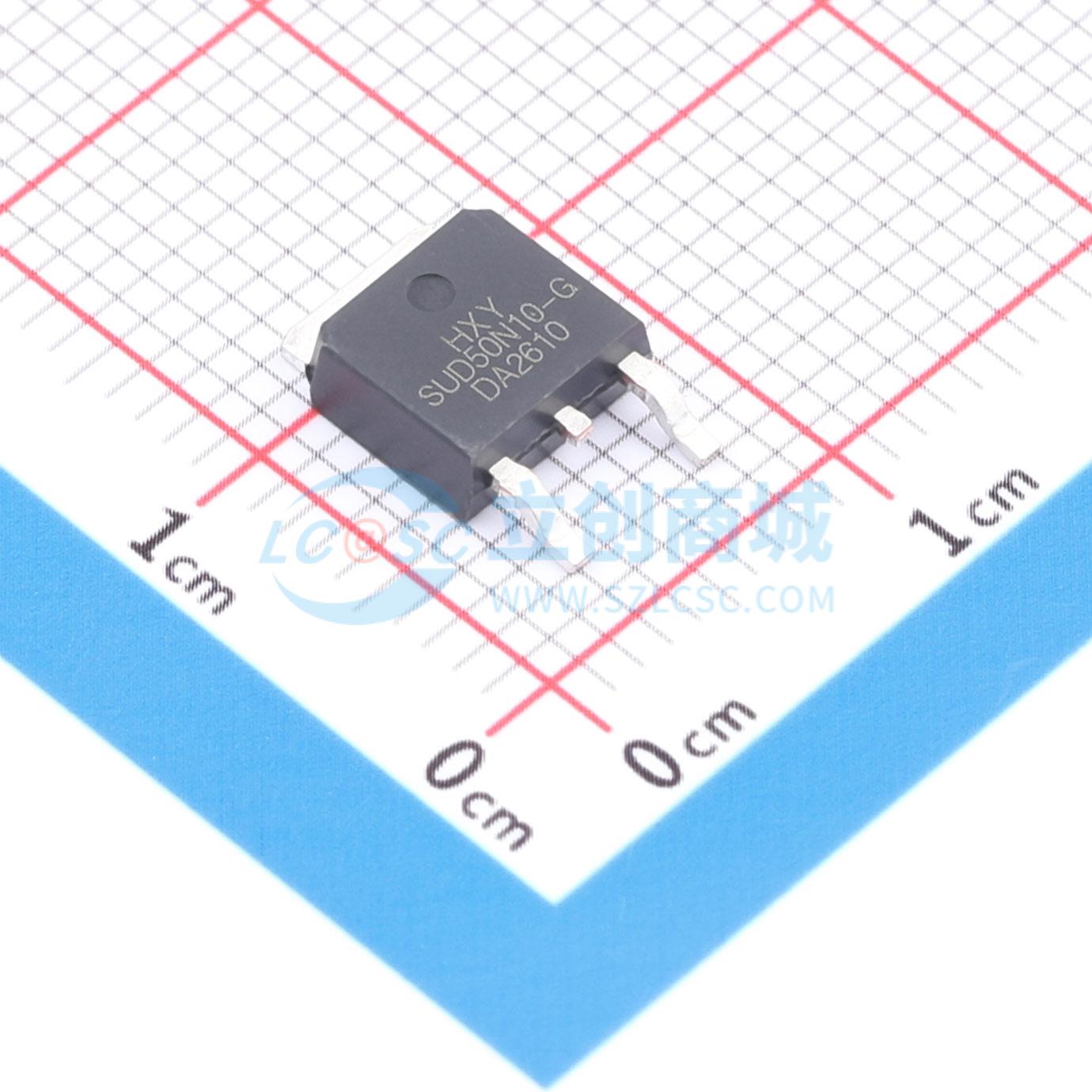

- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.4克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 100V | |
| 连续漏极电流(Id) | 60A | |
| 导通电阻(RDS(on)) | 13.5mΩ@10V | |
| 耗散功率(Pd) | 67.5W | |
| 阈值电压(Vgs(th)) | 1.7V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 22.7nC@10V | |
| 输入电容(Ciss) | 1.208nF | |
| 反向传输电容(Crss) | 11.3pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 144pF |
商品概述
SUD50N10 - 18P - GE3采用先进的SGT MOSFET技术，可提供低导通电阻（RDS(ON)）、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计，具有更好的耐用性。封装形式为TO - 252 - 2L。
商品特性
- 漏源电压（VDS） = 100V，漏极电流（ID） = 60A
- 当栅源电压（VGS） = 10V时，导通电阻（RDS(ON)） < 17mΩ
- 引脚3为源极（S）
- N沟道MOSFET
应用领域
消费电子电源、电机控制、同步整流、隔离直流同步整流应用
