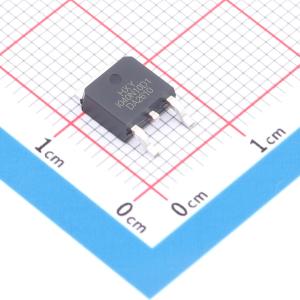

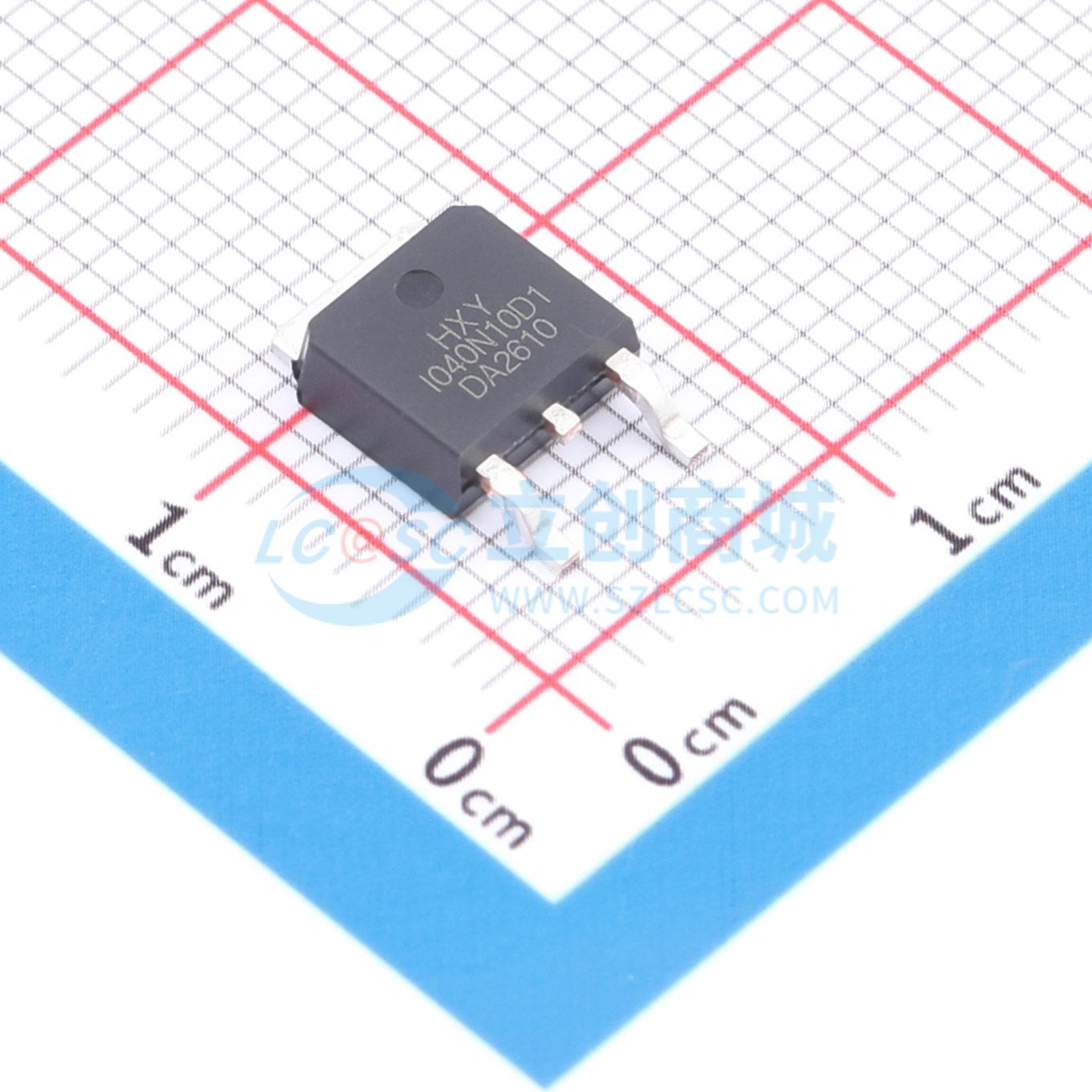

DI040N10D1-HXY实物图
  • DI040N10D1-HXY商品缩略图
  • DI040N10D1-HXY商品缩略图
  • DI040N10D1-HXY商品缩略图

温馨提醒:图片仅供参考,商品以实物为准

DI040N10D1-HXY

DI040N10D1-HXY

SMT扩展库PCB免费打样
私有库下单最高享92折
描述
该N沟道场效应管最大漏极电流为60安培,漏源击穿电压为100伏特。其导通电阻低至13.5毫欧,显著降低了大电流下的导通损耗。凭借高电流承载能力与极低内阻特性,该器件适用于大功率直流电源模块、高性能电机驱动及电池储能系统中的开关环节。在需要高效电能转换的场景中,它能有效减少发热,提升整体电路的功率密度与运行稳定性。
商品型号
DI040N10D1-HXY
商品编号
C54582589
商品封装
TO-252-2L​
包装方式
编带
商品毛重
0.4克(g)

商品参数

属性参数值
商品目录场效应管(MOSFET)
数量1个N沟道
漏源电压(Vdss)100V
连续漏极电流(Id)60A
导通电阻(RDS(on))13.5mΩ@10V
耗散功率(Pd)67.5W
阈值电压(Vgs(th))1.7V
属性参数值
栅极电荷量(Qg)22.7nC@10V
输入电容(Ciss)1.208nF
反向传输电容(Crss)11.3pF
配置独立式
类型N沟道
输出电容(Coss)144pF

商品概述

DI040N10D1采用先进的SGT MOSFET技术,可提供低导通电阻(RDS(ON))、低栅极电荷、快速开关和出色的雪崩特性。该器件经过专门设计,具有更好的耐用性。封装形式为TO - 252 - 2L。

商品特性

  • 漏源电压(VDS) = 100V,漏极电流(ID) = 60A
  • 当栅源电压(VGS) = 10V时,导通电阻(RDS(ON)) < 17mΩ
  • 引脚3为源极(S),N沟道MOSFET

应用领域

消费电子电源、电机控制、同步整流、隔离直流同步整流应用
