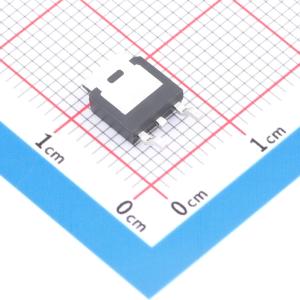

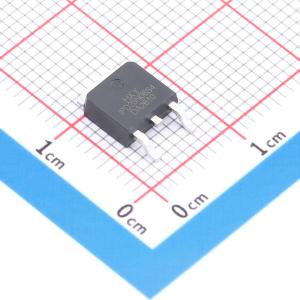

温馨提醒：图片仅供参考，商品以实物为准
IPD25N06S4L30ATMA1-HXY
IPD25N06S4L30ATMA1-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具备60V漏源击穿电压与30A连续漏极电流能力，导通电阻典型值为22mΩ。低导通损耗特性使其在直流电机驱动、电池管理系统及电源转换模块中表现优异，能有效提升电路效率并降低热设计难度，适用于各类高电流开关应用场景。
- 商品型号
- IPD25N06S4L30ATMA1-HXY
- 商品编号
- C54582523
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.408克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 22mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.378nF | |
| 反向传输电容(Crss) | 64pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 86pF |
商品概述
IPD25N06S4L30ATMA1采用先进的沟槽技术，可提供出色的导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 30A
- 当栅源电压（VGS） = 10V时，导通电阻（RDS(ON)） < 26mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
