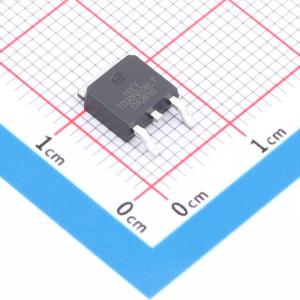

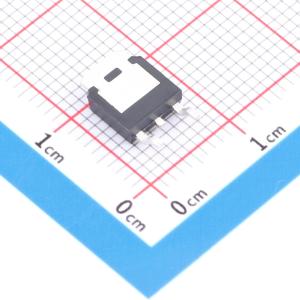

温馨提醒：图片仅供参考，商品以实物为准
STD30NE06LT4-HXY
STD30NE06LT4-HXY
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管额定漏极电流30A，漏源击穿电压60V，导通电阻22毫欧。器件适用于大电流负载开关、电池保护模块及直流电机驱动电路。低导通电阻特性有助于减少功率损耗与发热，提升系统整体能效。其电气规格契合中低压功率管理需求，常见于高性能计算设备、储能装置及大功率消费电子产品的电源转换与分配设计中。
- 商品型号
- STD30NE06LT4-HXY
- 商品编号
- C54582510
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.416克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 60V | |
| 连续漏极电流(Id) | 30A | |
| 导通电阻(RDS(on)) | 22mΩ@10V | |
| 耗散功率(Pd) | 34.7W | |
| 阈值电压(Vgs(th)) | 2.5V |
| 属性 | 参数值 | |
|---|---|---|
| 栅极电荷量(Qg) | 12.6nC@4.5V | |
| 输入电容(Ciss) | 1.378nF | |
| 反向传输电容(Crss) | 64pF | |
| 配置 | 独立式 | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 86pF |
商品概述
STD30NE06LT4采用先进的沟槽技术，可提供出色的导通电阻（RDS(ON)）、低栅极电荷，并能在低至4.5V的栅极电压下工作。该器件适用于电池保护或其他开关应用。
商品特性
- 漏源电压（VDS） = 60V，漏极电流（ID） = 30A
- 当栅源电压（VGS） = 10V时，导通电阻（RDS(ON)） < 26mΩ
应用领域
- 电池保护
- 负载开关
- 不间断电源
