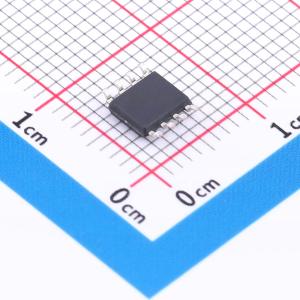

温馨提醒：图片仅供参考，商品以实物为准
NSG4426
双通道超高速功率开关驱动器，具备锁存保护、低输入逻辑保护、低输出阻抗、单芯片集成两路驱动、高电容负载驱动能力、上升/下降时间匹配等特性
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG4426
- 商品编号
- C53436465
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.30872克(g)
商品参数
参数完善中
商品概述
NSG4426是功率开关驱动器。在对功率开关的栅极进行充电和放电时，它具有匹配的上升和下降时间。NSG4426在其额定功率和电压范围内的任何条件下都具有高度的锁存抵抗能力。当接地引脚上出现高达5V的噪声尖峰（任一极性）时，NSG4426不会受到损坏。NSG4426可以接受高达500mA的反向电流强制返回其输出，而不会造成损坏或逻辑混乱。所有端子均受到高达2.0kV静电放电 (ESD)的全面保护。NSG4426包含有两路独立的信号输入端口用于接收来自主控的控制信号，不会发生互相干扰。这两个端口设计有高度的可靠性，即使发生500mA的反向电流强制返回其输出，也不会造成损坏或逻辑混乱。信号输入端口同时具备了直接处理 -10V 电压的能力，在较大的噪声波形影响下仍然能保证芯片的安全工作，增加了芯片的稳定性。NSG4426信号输入端口有对VCC的上拉电阻，建议在不使用时将该端口与VCC短接。NSG4426输出与输入反向，可以用于驱动P型或者N型MOSFET。每个输出端口都能提供峰值为2A的上拉或者下拉电流，其高速大电流的特点可以用于驱动高频应用设计中的MOSFET。
商品特性
- 锁存保护：可承受0.5A反向电流
- 低至 -10V的输入逻辑保护
- 输出阻抗低
- 单芯片集成两路驱动
- 输出峰值电流：2A
- 工作范围：4.5V~25V
- 最大输入电压可达25V
- 高电容负载驱动能力
- 上升/下降时间匹配
- 宽温度范围：-40℃~125℃
- 芯片开通/关断延时特性 -- Ton/Toff =30ns/20ns
- 符合RoHS标准SOP8/DFN8
应用领域
- 交换式电源、开关变换器
- 线路驱动器
- 脉冲变压器驱动
- 驱动MOSFETs和IGBTs
- 电机控制
- 脉冲发生器
- 电源开关
- DC-DC转换器
- D类开关放大器
