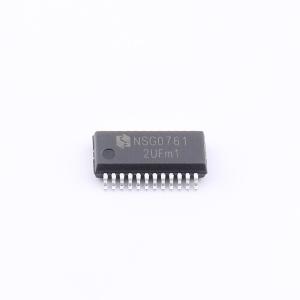

NSG0761

NSG0761是一款集成12V LDO、5V LDO和三相高压功率栅极驱动的芯片，可同时驱动高侧和低侧MOSFET或IGBT功率晶体管的栅极。浮动通道驱动设计可容纳高达70V的总线电压。该芯片输出能提供较大驱动能力，输出拉灌电流可达1A/1.5A。内部防直通和死区电路可防止两个晶体管同时导通，降低开关损耗。欠压锁定功能确保供电电压较低时，两个驱动器输出均为低电平。此外，芯片集成12V LDO功能，可将高压（最高70V）转换为VCC（12V）电压，为栅极驱动电路供电；集成的LDO还可将VCC降压至5V，为MCU供电，优化了芯片外围电路。

• 栅极驱动器特性：
  • 自举工作的浮动通道
  • 最高工作电压可达70V
  • 两个信道匹配传播延迟
  • 栅极驱动电压7V~20V
  • 防直通保护内部固定死区时间200ns
  • 集成自举二极管
  • 输入输出同相位
  • 芯片开通关断延时特性（Ton/Toff = 150ns/150ns，高低侧延时匹配）
  • VCC欠压锁定电路（欠压锁定正向阈值6.5V，欠压锁定负向阈值6.0V）
  • 输出拉/灌电流能力1A/1.5A
  • 宽温度范围-40~125°C
• 5V LDO特性：
  • 输出电压5V
  • 最大负载70mA
• 12V LDO特性：
  • 最高可承受电压70V
  • 输出电压12V

电机驱动
