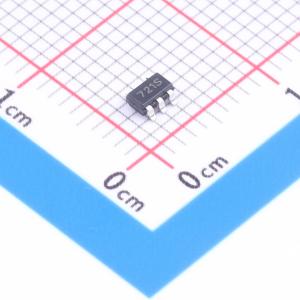

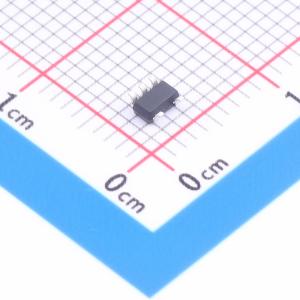

温馨提醒：图片仅供参考，商品以实物为准
XBL721S
低电压运行、轨到轨输入输出的CMOS运算放大器
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- XBL721S是一款单路低压轨到轨输入输出特性的精密运算放大器.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XBL721S
- 商品编号
- C53436505
- 商品封装
- SOT-23-5L
- 包装方式
- 编带
- 商品毛重
- 1克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 运算放大器 | |
| 放大器数 | 1 | |
| 最大电源宽度(Vdd-Vss) | 5.5V | |
| 轨到轨 | 轨到轨输入,轨到轨输出 | |
| 增益带宽积(GBW) | 10MHz | |
| 输入失调电压(Vos) | 200uV | |
| 输入失调电压温漂(Vos TC) | 2.6uV/℃ | |
| 压摆率(SR) | 8.5V/us | |
| 输入偏置电流(Ib) | 1pA |
| 属性 | 参数值 | |
|---|---|---|
| 输入失调电流(Ios) | 1pA | |
| 输入电压噪声密度(eN) | 9.5nV/√Hz@1kHz | |
| 共模抑制比(CMRR) | 70dB | |
| 输入失调电流温漂(Ios TC) | - | |
| 静态电流(Iq) | 400uA | |
| 输出电流 | 140mA | |
| 工作温度 | -40℃~+125℃ | |
| 单电源电压 | 2.1V~5.5V | |
| 双电源电压(Vee~Vcc) | 1.05V~2.75V；-2.75V~-1.05V |
商品概述
XBL721、XBL722、XBL724系列产品支持低电压工作，具备轨到轨输入和输出能力，同时拥有出色的速度/功耗比，可提供出色的带宽（10MHz）和压摆率（8.5V/μs）。这些运算放大器具有单位增益稳定性，且输入偏置电流极低。XBL721、XBL722、XBL724的失调电压较低，在25°C、Vs = 5V、VCM = Vs/2的条件下，保证不高于0.5mV。XBL721、XBL722、XBL724系列运算放大器可在2.1V至5.5V的单电源或±1.05V至±2.75V的双电源下工作。这些器件非常适合用于传感器接口、有源滤波器和便携式应用。
商品特性
- 高增益带宽：10MHz
- 出色的压摆率：8.5V/μs
- 轨到轨输入和输出
- 较低的失调电压：最大±3.0mV
- 输入电压范围：当Vs = 5.5V时，为 -0.2V至 +5.7V
- 电源范围：+2.1V至 +5.5V
- 工作温度范围：-40°C至 +125°C
- 微型封装：SOT23 - 5
- 与LMV721、LMV722、LMV724兼容
应用领域
- 传感器
- 有源滤波器
- 测试设备
- 驱动A/D转换器
- 光电二极管放大
