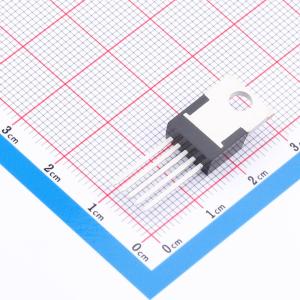

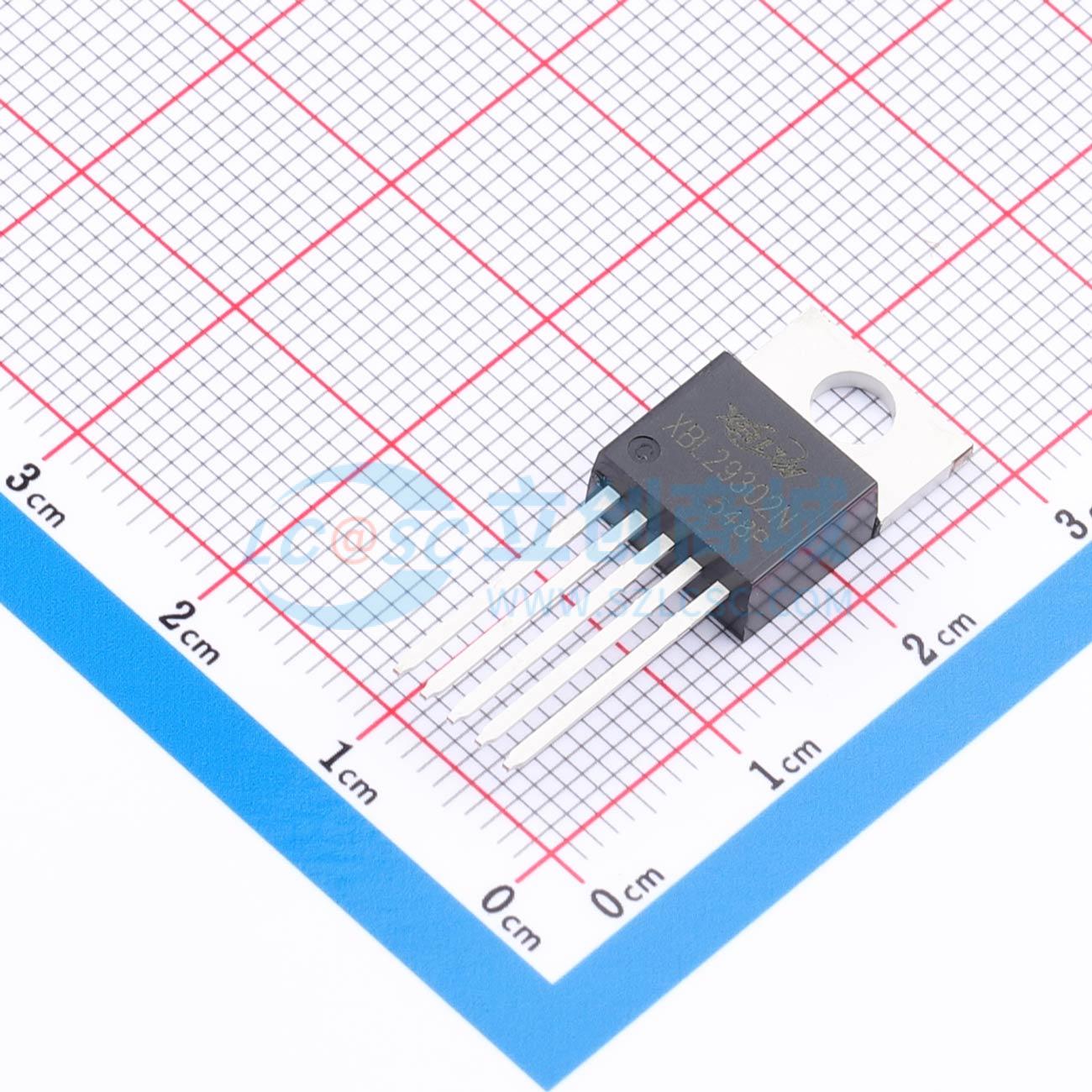

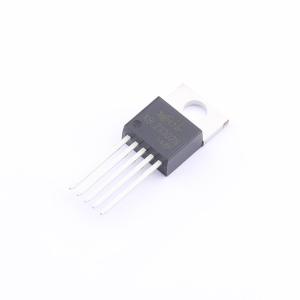

温馨提醒：图片仅供参考，商品以实物为准
XBL29302N
高电流、快速响应的低压差线性稳压器，具备低压差、低地电流和可调输出电压功能
- 描述
- XBL29302DTR是一款3A输出电流低压差（300mV-470mV）线性稳压器，封装TO-220-5L.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- XBL29302N
- 商品编号
- C53436503
- 商品封装
- TO-220-5L
- 包装方式
- 管装
- 商品毛重
- 0.0111克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 线性稳压器(LDO) | |
| 输出极性 | 正极 | |
| 工作电压 | 26V | |
| 输出电压 | 1.24V~25V | |
| 输出电流 | 3A | |
| 压差 | 370mV@(3A) |
| 属性 | 参数值 | |
|---|---|---|
| 静态电流(Iq) | 2mA | |
| 噪声 | 260uVrms | |
| 功能特性 | 使能控制；反极性电压保护；过流保护；反极性电流保护；热关断 | |
| 工作温度 | -40℃~+125℃ | |
| 输出类型 | 可调 | |
| 输出通道数 | 1 |
商品概述
XBL29302是一款高电流、低压差稳压器，采用XBLW专有的Super βeta PNP工艺和PNP传输元件。这款3A LDO稳压器的压差电压为300mV至370mV（满载），接地电流非常低。该器件专为高电流负载设计，也适用于低电流、低压差的关键系统，其中压差电压和接地电流值是重要特性。
该稳压器的总精度为±2%（在温度、线路和负载调节范围内），具有从输入电压浪涌和输出负载电流变化中快速瞬态恢复的特性。
XBL29302具有可调输出，可通过两个外部电阻将电压设置在1.24V至25V之间。此外，该器件具备针对过流故障、输入极性反转、引脚插入反转和过热操作的全面保护功能。XBL29302 A提供一个TTL/CMOS逻辑使能（EN）引脚，用于关闭稳压器。当不使用该功能时，可将EN连接到输入（IN），使器件设置为连续运行状态。
XBL29302是一款高性能、低压差稳压器，适用于所有中等到高电流的电压调节应用。其满载时典型的560mV压差电压使其在电池供电系统中特别有价值，也可作为后置稳压器应用中的高效噪声滤波器。与早期的NPN传输晶体管设计不同，早期设计的最小压差电压受基极 - 发射极电压降和集电极 - 发射极饱和电压的限制，而PNP输出的压差性能仅受低VCE饱和电压的限制。
低压差电压的代价是基极驱动要求会有所变化。但Super Beta PNP工艺将这种驱动要求降低到仅为负载电流的1%。
XBL29302稳压器在故障条件下能得到全面保护。电流限制是线性的；过载条件下的输出电流是恒定的。当管芯温度超过+125°C的最大安全工作温度时，热关断功能会使器件失效。稳压器的输出结构允许施加超过所需输出电压的电压，而不会产生反向电流。
XBL29302提供逻辑电平的开/关控制。禁用时，在最大26V输入下，器件的电流消耗为32μA。
商品特性
- 高电流能力
- 工作输入电压范围：3V至26V
- 低压差电压
- 低接地电流
- 1%的精确容差
- 快速瞬态响应
- 1.24V至25V可调输出电压
- 封装：TO - 263 - 5L和TO - 220 - 5L
应用领域
- 电池供电设备
- 高效计算机系统
- 高效线性电源
- 开关电源的高效后置稳压器
- 汽车电子
