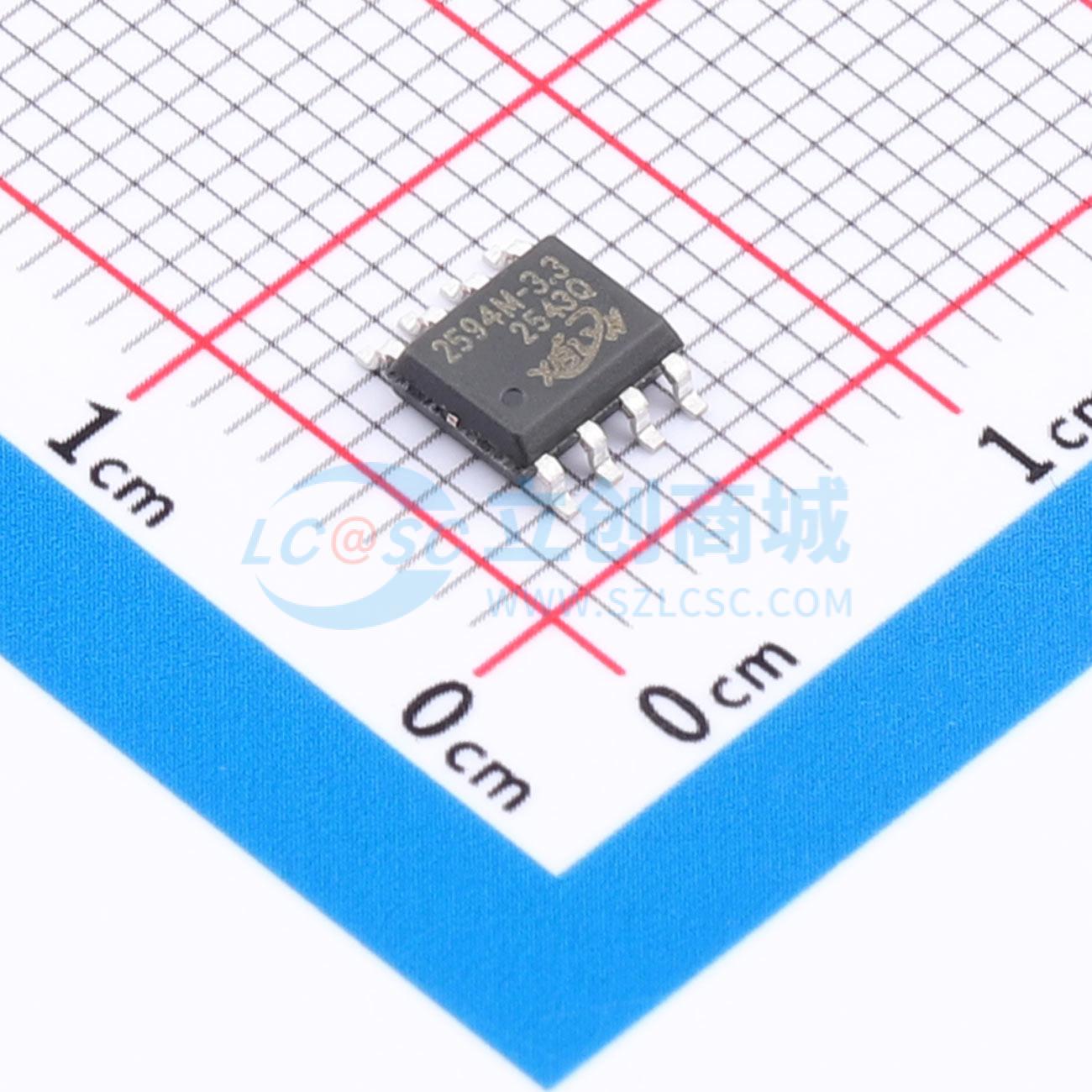

LM2594M-3.3(XBLW)
适用于降压开关稳压器设计的单片集成电路，具备可调输出、内部补偿和多种保护功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- LM2594M-3.3是一款工作频率150KHZ,驱动1.5A电流负载，固定输出3.3V电压的降压式稳压器.
- 品牌名称
- XBLW(芯伯乐)
- 商品型号
- LM2594M-3.3(XBLW)
- 商品编号
- C53436498
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.309091克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | DC-DC电源芯片 | |
| 功能类型 | 降压型 | |
| 工作电压 | 4.75V~40V | |
| 输出电压 | 3.3V | |
| 输出电流 | 1.5A | |
| 开关频率 | 150kHz | |
| 工作温度 | -40℃~+125℃ |
| 属性 | 参数值 | |
|---|---|---|
| 同步整流 | 否 | |
| 输出通道数 | 1 | |
| 拓扑结构 | 降压式 | |
| 静态电流(Iq) | 4.5mA | |
| 开关管(内置/外置) | 内置 | |
| 输出类型 | 固定 | |
| 功能特性 | 逐波限流；过流保护 |
商品概述
LM2594稳压器是一款单片集成电路，非常适合用于设计简单便捷的降压开关稳压器（降压转换器）。它能够驱动1.5A的负载，并具有出色的线路和负载调节能力。该器件有可调输出版本。它采用内部补偿，以减少外部元件数量，简化电源设计。由于LM2594转换器是开关模式电源，与流行的三端线性稳压器相比，其效率显著提高，特别是在输入电压较高的情况下。LM2594的开关频率为150kHz，因此与低频开关稳压器相比，所需的滤波元件尺寸更小。该器件采用标准SOP8表面贴装封装。其他特性包括在指定输入电压和输出负载条件下，输出电压保证有±4%的容差，振荡器频率有±15%的容差。还具备外部关断功能，典型待机电流为50μA。自我保护特性包括输出开关的逐周期电流限制，以及在故障条件下的热关断保护。
商品特性
- 可调输出电压范围为1.23V - 37V
- 有3.3V、5V、12V和可调版本
- 保证1.5A输出负载电流
- 宽输入电压范围可达40V
- 150kHz固定频率内部振荡器
- TTL关断能力，低功耗待机模式，典型值50μA
- 热关断和电流限制保护
- 内部环路补偿
- 这些是无铅器件
应用领域
- 简单高效的降压（Buck）稳压器
- 线性稳压器的高效预稳压器
- 板载开关稳压器
- 正到负转换器（Buck - Boost）
- 负升压转换器
- 电池充电器电源
