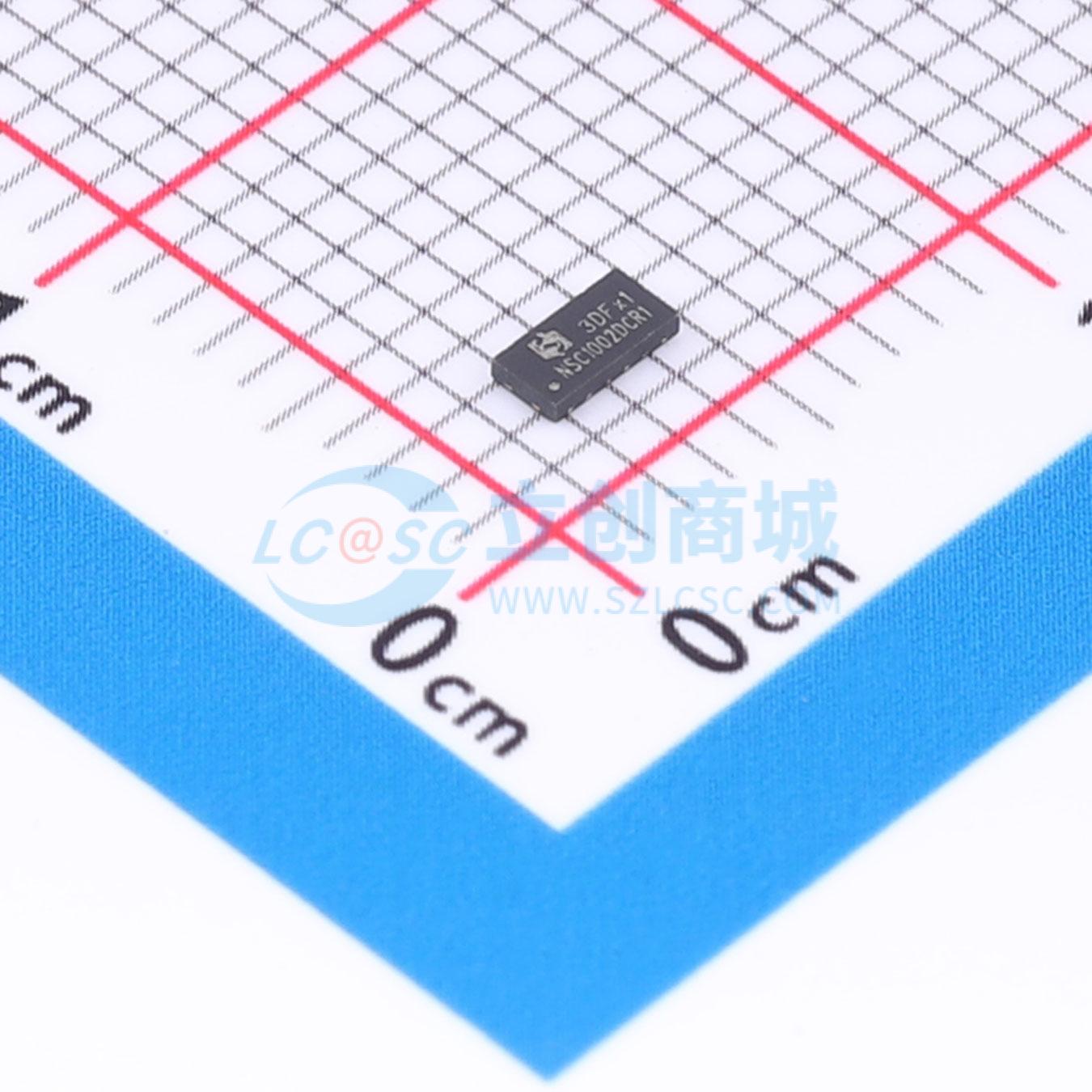

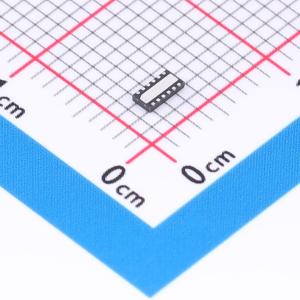

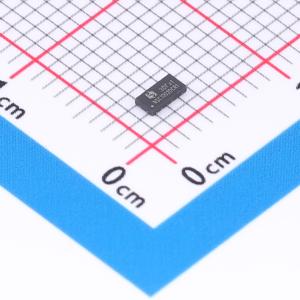

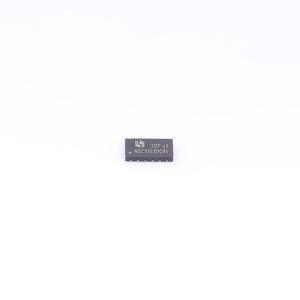

NSC1002
低噪声电荷泵型DC/DC控制器，可产生正负电压，输出电压可调节，适合小型电池供电应用，采用DFN-12封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSC1002
- 商品编号
- C53436480
- 商品封装
- DFN-12(1.5x3)
- 包装方式
- 编带
- 商品毛重
- 0.049692克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 电荷泵 |
| 属性 | 参数值 | |
|---|---|---|
| 功能特性 | 低纹波/低噪声架构 |
商品概述
NSC1002是一款低噪声电荷泵型的DC/DC控制器，能够同时产生正电压和负电压，输入电压范围是2.3~3.8V，输出电压范围是4.5~6V和-4.5~-6V。由于其外围结构简单，因此非常适合一些小型的电池供电的应用。NSC1002输出电压可以根据工作模式来调节，其中包含有X1.5、X2、X3三种模式，输出电压与供电电压成倍数关系。NSC1002采用节约空间体积的DFN-12封装。
商品特性
- 宽范围输入电源电压：2.3V~3.8V
- 可调节的工作频率
- 可调节的工作模式
- 正端（VSP）输出电压：
- X1.5模式：5.7V
- X2模式：5.6V
- X3模式：6.6V
- 负端（VSN）输出电压：
- X1.5模式：-5.7V
- X2模式：-5.6V
- X3模式：-6.6V
- 无负载电感，较少的外围器件
- VCI端口工作电流值：
- X1.5模式：110mA
- X2模式：110mA
- X3模式：110mA
- 工作在温度范围-40~85°C
- DFN-12封装：3×1.5×0.5mm
应用领域
- 移动设备
- MP3播放器
- 智能手机
- LCD液晶屏电源
- 光学组件
- 射频放大器
- 便携式传感器
