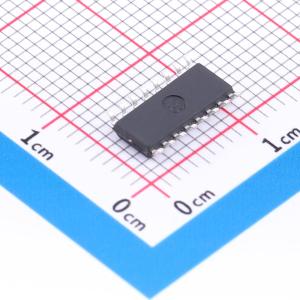

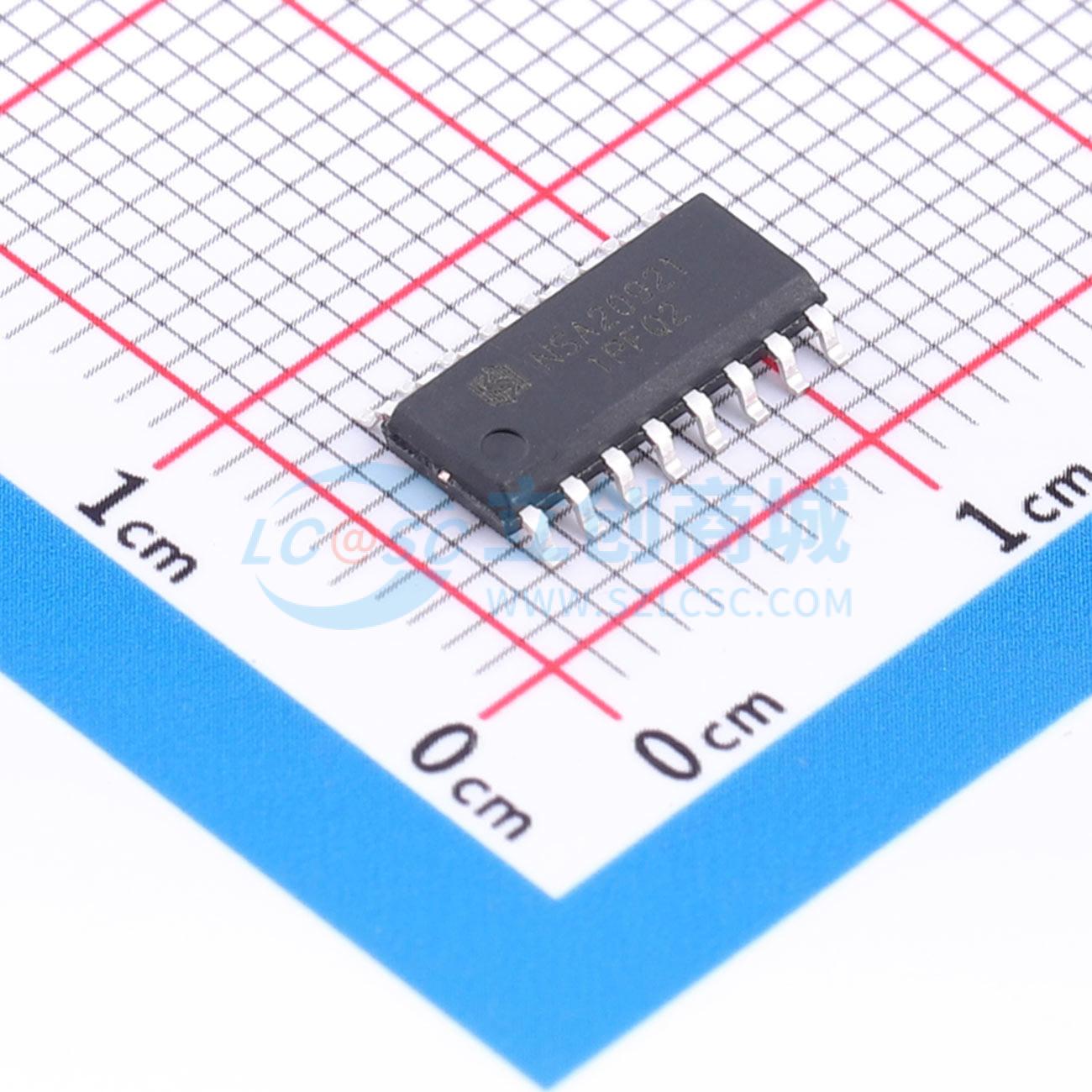

NSA20921

集成保护功能和模拟信号输入的D类音频功率放大器

SMT扩展库PCB免费打样

私有库下单最高享92折

品牌名称: NCE(无锡新洁能)
商品型号: NSA20921
商品编号: C53436483
商品封装: SOP-16
包装方式: 编带
商品毛重: 0.4738克(g)

商品参数

商品概述

NSA20921是一款高压、高性能的D类音频功率放大器驱动芯片，针对超大输出功率的D类音频功放系统设计。集成有模拟功率放大器、PWM波调制电路、高和低压侧过流保护功能（针对高低压侧两个功率器件）、防直通死区逻辑以及三个电压域（VAA~VSS/VCC~COM/VB~VS），采用灵活开放式的拓扑结构实现PWM调制功能。

NSA20921集成了启动和关断期间的“咔哒”声消除功能，用于抑制PWM信号启动和关闭期间非必要的听觉噪声。配合一个功率桥电路及少许无源器件即可实现一个完整的D类音频功率放大器。

NSA20921是一款集成了PWM波调制器、过流保护功能的大功率D类音频放大器驱动芯片。结合两个外置功率MOSFET和一些无源器件即可组成一个具有高、低压侧过流保护、直通保护、欠压保护的完整的D类音频功率放大器。误差放大器模拟输入部分用途广泛，PWM波调制电路灵活可调，适用多种PWM调制机制。该产品通过检测功率MOSFET的Rds(on)来检测功率器件是否过流，摒弃了传统过流保护直接检测电流的方式，简化了系统结构，降低了应用的复杂度。为了匹配桥式输出结构，模拟PWM调制器以及保护逻辑均放置于一个浮动阱中，高压侧电路亦放置于一个浮动阱中，浮动阱与芯片衬底地（COM）之间的击穿电压超过200V，可用于高达±150V的功放应用，实现超过500W的功率输出。NSA20921还集成了“咔哒”噪声消除电路用以抑制PWM调制波形启动和关断阶段引起的噪声。

商品特性

集成模拟信号输入的D类功率放大器
功率放大器开环增益大于60dB
高低压侧均集成过流保护电路，并具有自恢复功能
外置5V参考电压输出，低压侧过流保护阈值可编程
保护信号持续时间可编程定时功能
可编程预设死区时间以提高THD性能
25ns @DT端口电压>0.57V
40ns @ 0.57V>DT端口电压>0.36V
65ns @ 0.36V>DT端口电压>0.23V
105ns @0.23V>DT端口电压>0V
集成开启期间与关断器件的“咔哒”声消除功能
集成多电压域欠压保护及过压钳位保护功能
高瞬态噪声抑制能力（CMTI）：>50V/ns
高达±100V的输出摆率，可实现输出功率超过500W
最大工作频率：800KHz
宽温度范围：-40℃~125℃
开关参数：
360ns/335ns典型传输延时
500ns最大过流保护延时
250ns最大使能控制延时
负载输出拉电流/灌电流能力高达1A/1.2A
符合RoHS标准SOP16 (S)

应用领域

家庭影院系统
立体声系统迷你组件
有源扬声器系统
通用音频功率放大器

数据手册PDF

放大查看下载PDF

	属性	参数值
	商品目录	音频功率放大器
	功放类型	D类功放
	扬声器通道数	-
	输出功率	-
	总谐波失真+噪声(THD+N)	-
	静态电流(Iq)	-
	信噪比	-

	属性	参数值
	电源纹波抑制比(PSRR)	60dB
	效率	-
	输入通道数	-
	功能特性	过压保护；自动静音/免噪音开关
	工作电压	-
	工作温度	-40℃~+125℃
