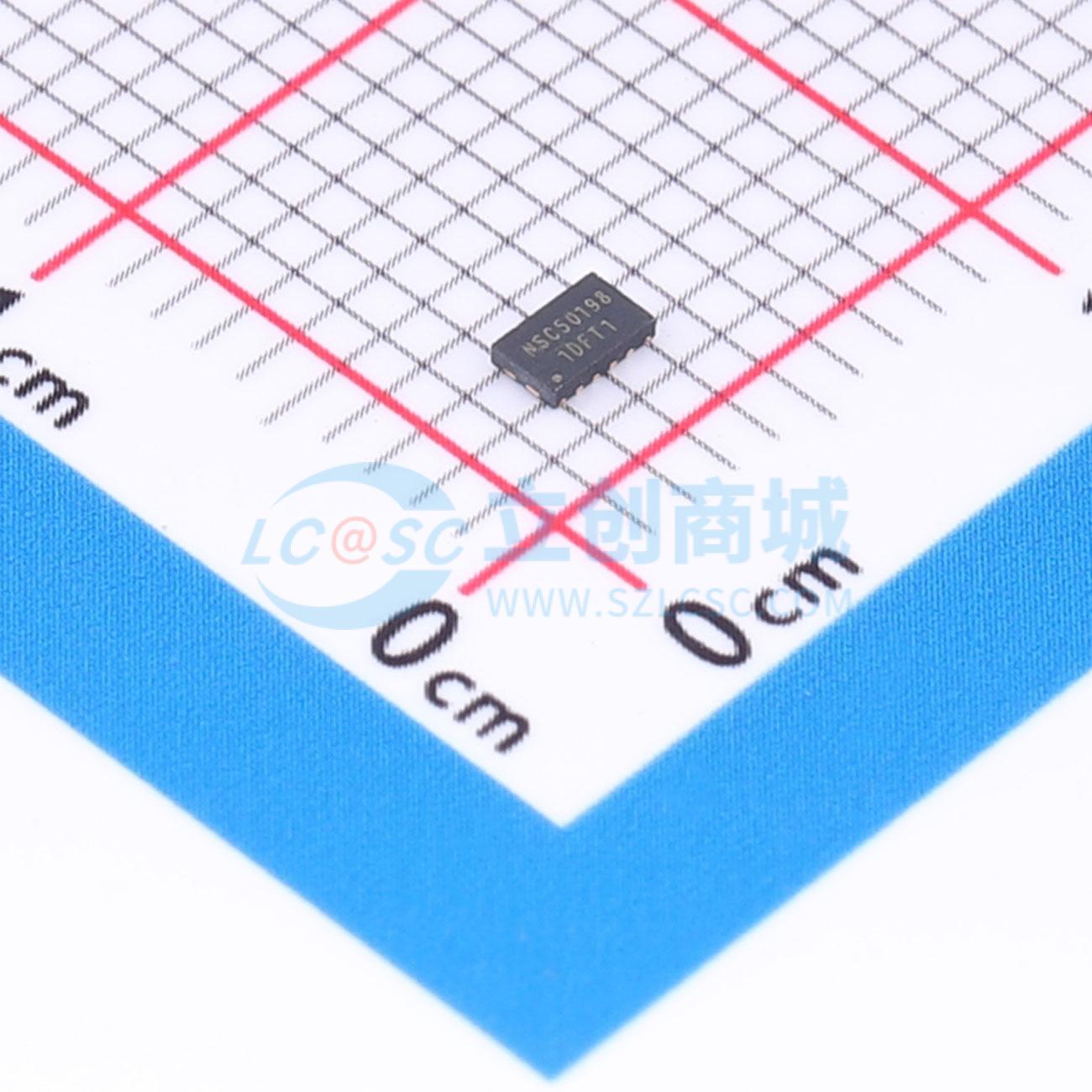

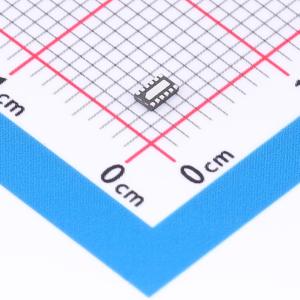

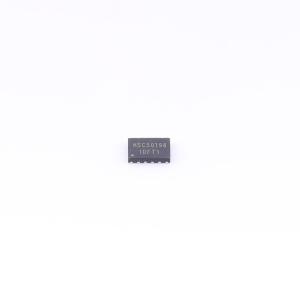

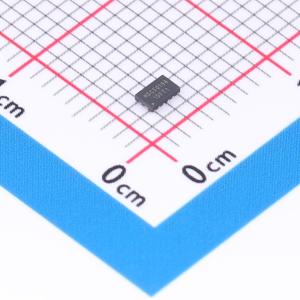

NSC50198
TFT-LCD显示器驱动用升压电荷泵和逆转器，可产生两种输出电压，无二极管正负调节，电荷泵时钟可同步
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSC50198
- 商品编号
- C53436486
- 商品封装
- TDFN-12(1.5x2.4)
- 包装方式
- 编带
- 商品毛重
- 0.039095克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | LCD驱动 | |
| 显示配置(段) | - | |
| 工作电压 | 2.5V~4.8V | |
| 接口类型 | - | |
| 占空比 | - | |
| 工作电流 | - | |
| 偏压 | - |
| 属性 | 参数值 | |
|---|---|---|
| 工作温度 | -40℃~+85℃ | |
| 显示配置(位) | - | |
| 频率 | 125kHz | |
| 静态电流 | - | |
| 耗散功率(Pd) | - | |
| 功能特性 | 集成升压电路；内置振荡器 |
商品概述
NSC50198是一款高性能的升压电荷泵和逆转器，可产生两种输出电压，包括泵控制器、正输出电压和负输出电压。正电荷泵控制器提供可调节的输出AVDD和固定 -1比例的AVEE，以供应TFT。电荷泵时钟可由内部电路产生，以减少来自驱动IC的控制信号；或者电荷泵状态可以与液晶显示TE信号（PSYNC）同步，减少状态变化时对显示质量的干扰。该设备只需要五（12针）或七（16针）小型低成本陶瓷电容器。NSC50198有TDFN - 12引脚封装，用于智能手机液晶显示面板的驱动IC。NSC50198可以为TFT LCD驱动芯片提供一个合适且稳定的电压水平，可参考PSYNC信号从电荷态切换到泵态，反之亦然。若驱动器IC或者基态不能提供PSYNC信号，可将PSYNC信号连接到GND引脚来实现自由运行模式（内部频率 = 125KHz）。自运行模式和同步模式的区别在于，自运行模式下的显示质量可能较差，同步模式下需要更大的稳定电容来降低纹波噪声，且在同步模式下，由于噪声是在显示走廊区域产生的，因此不会在面板上观察到。NSC50198的正电压输出AVDD最高是VCI电压2倍的关系，还可以提供一个固定的泵比来产生AVEE，比例固定在AVDD的 - 1.0x。
商品特性
- 2.5V~4.8V输入电源电压范围
- 控制信号电压范围1.65V~4.8V
- NSC50198输出电压范围（V_va = 3V，Ivcr = 24mA）
- AVDD电压输出范围：4.8V~6V
- AVEE电压输出范围： - 4.8V~ - 6V
- 电荷泵时钟与PSYNC同步，有利于低噪音
- 无二极管正负调节电荷泵
- 外部电容仅限5C或7C
- 封装类型TDFN - 12
