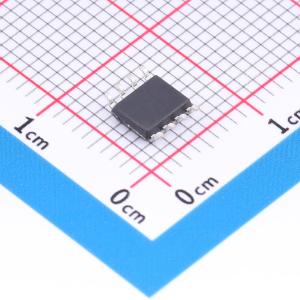

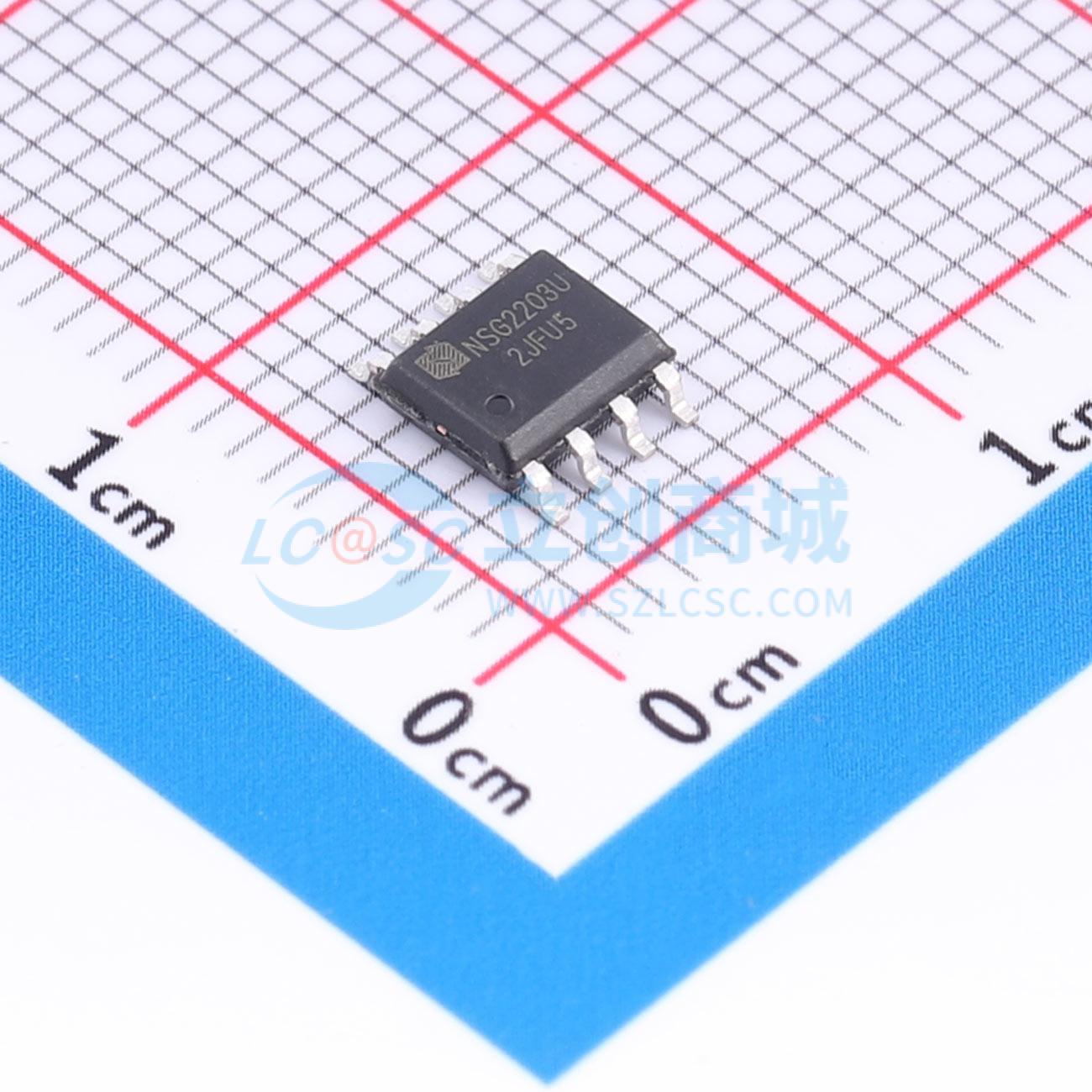

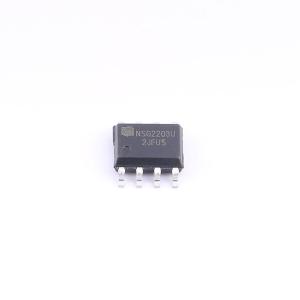

温馨提醒：图片仅供参考，商品以实物为准
NSG2203U
自举工作的浮地通道高压高速功率MOSFET高低侧驱动芯片，具独立输出通道、大电流脉冲能力和防直通死区逻辑，兼容多种输入逻辑
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG2203U
- 商品编号
- C53436488
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.230246克(g)
商品参数
参数完善中
商品概述
NSG2203U 是一款高压、高速功率 MOSFET 高低侧驱动芯片，具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺，使高、低侧栅驱动电路可单芯片集成。逻辑输入电平兼容低至 3.3V 的 CMOS 或 LSTTL 逻辑输出电平，输出具有大电流脉冲能力和防直通的死区逻辑。其浮动通道可用于驱动高压侧 N 沟道功率 MOSFET，浮地通道最高工作电压可达 250V，该浮动通道需要额外的自举电路支持。高侧与低侧均包含欠压保护功能。采用 SOP8 封装，可在 -40°C ~ 125°C 温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为 +250V
- 兼容 3.3V、5V 和 15V 输入逻辑
- dVS/dt 耐受能力可达 ±50V/ns
- 栅极驱动电压从 5V 到 20V
- 集成欠压锁定电路
- VCC 欠压锁定正向阈值 4.5V
- VCC 欠压锁定负向阈值 4V
- VBS 欠压锁定正向阈值 4V
- VBS 欠压锁定负向阈值 3.7V
- 防直通死区逻辑
- 死区时间设定 250ns
- 芯片传输延时特性
- 开通/关断传输延时 Ton/Toff = 350ns/100ns
- 延迟匹配时间 50ns
- 宽温度范围 -40°C ~ 125°C
- 输出级拉电流/灌电流能力 4.5A/4.5A
- 符合 RoHS 标准
- SOP8 封装
应用领域
- 电机驱动
- DC-DC 转换器
