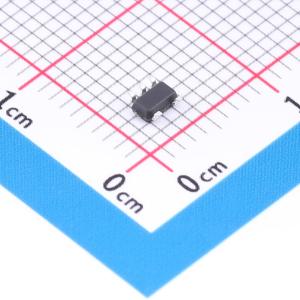

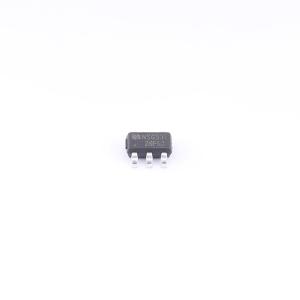

温馨提醒：图片仅供参考，商品以实物为准
NSG531
通用功率开关控制器，可替代推挽电路，驱动IGBT、MOSFET、继电器等功率开关，SOT23 - 5封装
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG531
- 商品编号
- C53436481
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.066862克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 负载类型 | MOSFET、IGBT | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 5V~20V | |
| 上升时间(tr) | 30ns |
| 属性 | 参数值 | |
|---|---|---|
| 下降时间(tf) | 30ns | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.7V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 180uA |
商品概述
NSG531是一款通用的功率开关控制器，可以替代由分立元件组成的推挽电路，可以直接驱动IGBT、功率MOSFET、继电器等功率开关。采用SOT23 - 5封装，简单小巧。
商品特性
- 可驱动1200V 25A IGBT
- 使用大电流驱动功率开关，电流源： - 2A（最大值），电流沉：2A（最大值）
- 供电电源：5V ~ 20V
- 输入电压范围：0V ~ 20V
- 可驱动各种功率开关
- 输入信号与输出信号同相位
应用领域
- 交换式电源、开关变换器
- 通用栅驱动器
- 驱动MOSFET和IGBT
