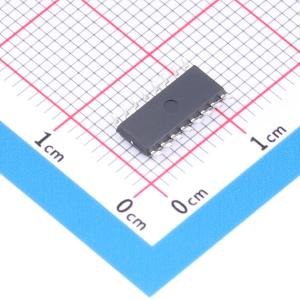

温馨提醒：图片仅供参考，商品以实物为准
XJNG0461
三相高速功率MOSFET驱动器，高低压兼容工艺单芯片集成，逻辑兼容CMOS或LSTTL输出，内置LDO、过温保护和死区功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- XJNG0461
- 商品编号
- C53436482
- 商品封装
- SOP-16
- 包装方式
- 编带
- 商品毛重
- 0.350267克(g)
商品参数
参数完善中
商品概述
XJNG0461是一款三相高速功率MOSFET驱动器，具有6个通道，最高工作电压可达40V。采用高低压兼容工艺使得高、低侧栅驱动电路可以单芯片集成，每一相都具有高、低侧两个输入以及两个输出信号。逻辑兼容标准CMOS或LSTTL输出，逻辑输入电平低至3.3V。XJNG0461为PMOS和NMOS输出10V的栅 - 源电压，内置死区功能来避免同一相的高、低压侧PMOS和NMOS直通。为了简化PCB设计，XJNG0461中集成了一个5V/40mA的LDO。
商品特性
- P/N MOS半桥式三相输出
- 最高工作电压可达40V
- 兼容3.3V、5V和15V输入逻辑
- dv/dt耐受能力可达±50V/ns
- P/NMOS |VGS|可达10V
- 内置5V/40mA LDO
- 内置过温保护功能
- 栅极驱动电压：5V至40V
- 宽温度范围 -40~125°C
- 防直通逻辑
- 内置130ns死区时间
- 芯片开通关断延时特性：Ton/Toff = 80ns/30ns
- 高低侧延时匹配
- 驱动电流能力：拉电流/灌电流 = 50mA/300mA
- 内置欠压锁定电路
- 欠压锁定正向阈值4.5V
- 欠压锁定负向阈值4.3V
- 符合RoHS标准
- SOP16
应用领域
- 中小型功率电机驱动
- 功率MOSFET驱动
- 半桥/全桥电源转换器
- 任何互补驱动转换器
