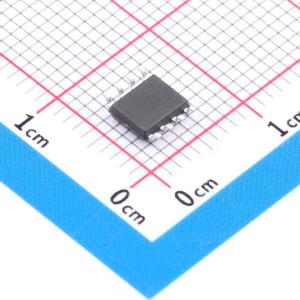

温馨提醒：图片仅供参考，商品以实物为准
NSG3022
高压高速功率MOSFET高低侧驱动芯片，具独立高低侧参考输出通道，采用高低压兼容工艺，集成欠压锁定电路，可防直通保护
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG3022
- 商品编号
- C53436479
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.35165克(g)
商品参数
参数完善中
商品概述
NSG3022是一款高压、高速功率MOSFET高低侧驱动芯片。具有独立的高侧和低侧参考输出通道。采用高低压兼容工艺，使高、低侧栅驱动电路可单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达300V。采用SOP8封装，可在-40℃~125℃温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高芯片耐压为+300V
- 兼容3.3V、5V和15V输入逻辑
- dVs/dt耐受能力可达±50V/ns
- Vs负偏压能力达-9V
- 集成VCC、VBS欠压锁定电路——VCC欠压锁定阈值4.5V/4.0V；VBS欠压锁定阈值4.2V/3.7V
- 芯片传输延时特性——开通/关断传输延时Ton/Toff = 350ns/150ns；延迟匹配时间小于50ns
- 防止直通保护——死区时间180ns
- 宽温度范围-40℃~125℃
- 符合RoHS标准SOP8 (S)
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 逆变器驱动
