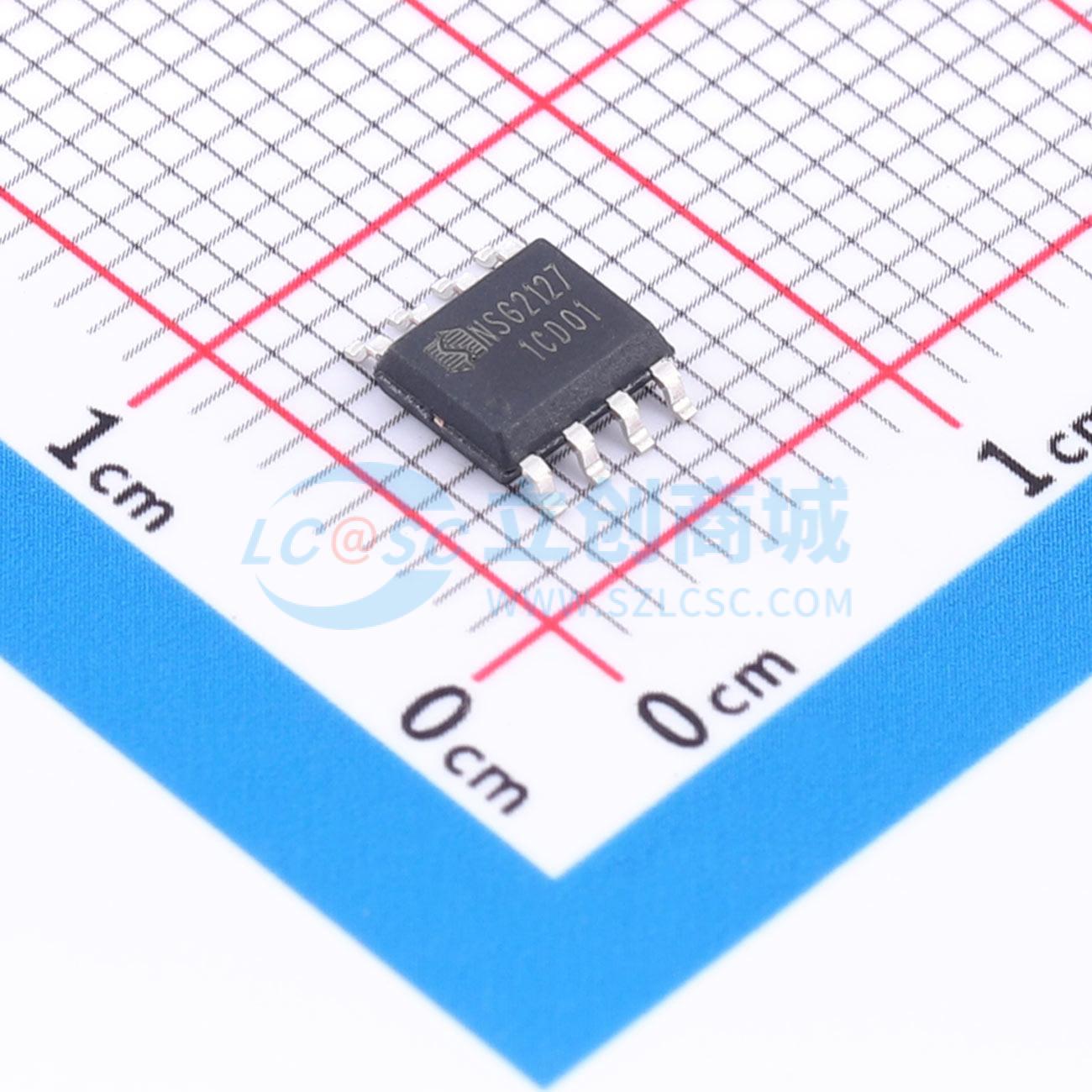

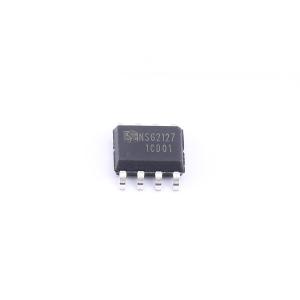

NSG2127
带过流检测的单通道高侧MOSFET/IGBT驱动芯片，采用高低压兼容工艺，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，内置过流保护和欠压锁定电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG2127
- 商品编号
- C53436467
- 商品封装
- SOP-8
- 包装方式
- 编带
- 商品毛重
- 0.2116克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 高边 | |
| 负载类型 | MOSFET、IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 600mA | |
| 拉电流(IOH) | 300mA | |
| 工作电压 | 10V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 80ns | |
| 下降时间(tf) | 40ns | |
| 特性 | 欠压保护(UVP)；过流保护(OCP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.5V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 60uA |
商品概述
NSG2127是一组带过流检测的高电压、高速单通道高侧MOSFET/IGBT驱动芯片。采用高低压兼容工艺，使高侧栅驱动电路单芯片集成，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。内置高侧过流保护电路，检测到过流状态时，关断芯片输出，同时一个漏极开路的FAULT端口输出错误信号。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达300V。采用SOP8封装，可在-40℃~125℃温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为+300V
- 兼容3.3V、5V和15V输入逻辑
- dVs/dt耐受能力可达±50V/ns
- Vs负偏压能力达-5V
- 输入输出同相位
- 栅极驱动电压从12V到20V
- 集成欠压锁定电路，欠压阈值9V/10.3V
- 芯片传输延时特性，开通/关断传输延时Ton/Toff = 150ns/150ns
- 宽温度范围-40℃~125℃
- Fault引脚故障输出
- 符合RoHS标准SOP8 (S)
