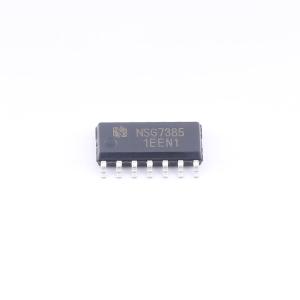

温馨提醒：图片仅供参考，商品以实物为准
NSG7385
自举工作浮地通道的高压高速功率MOSFET和IGBT驱动芯片，集成两路独立高侧驱动电路，逻辑输入电平兼容CMOS或LSTTL逻辑，集成欠压锁定电路
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG7385
- 商品编号
- C53436472
- 商品封装
- SOP-14
- 包装方式
- 编带
- 商品毛重
- 0.374367克(g)
商品参数
参数完善中
商品概述
NSG7385是一款高压、高速功率MOSFET和IGBT驱动芯片。集成了两路独立的高侧驱动电路，逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。其浮动通道可用于驱动高压侧N沟道功率MOSFET，浮地通道最高工作电压可达700V。采用SOP14封装，可以在-40℃~125℃温度范围内工作。
商品特性
- 自举工作的浮地通道
- 最高工作电压为+700V
- 兼容3.3V、5V和15V输入逻辑
- dV s/dt耐受能力可达±50V/ns
- Vs负偏压能力达-9V
- 集成VDD/VBS欠压锁定电路，欠压锁定正向阈值8.9V，欠压锁定负向阈值8.2V
- 芯片传输延时特性，开通/关断传输延时Ton/Toff = 130ns/130ns
- 宽温度范围-40℃~125℃
- 输出级拉电流/灌电流能力350mA/650mA
- 符合RoSH标准
应用领域
- 电机控制
- 空调/洗衣机
- 通用逆变器
- 逆变器驱动
