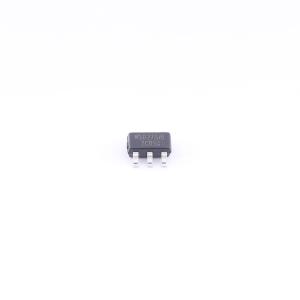

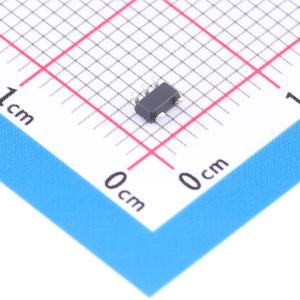

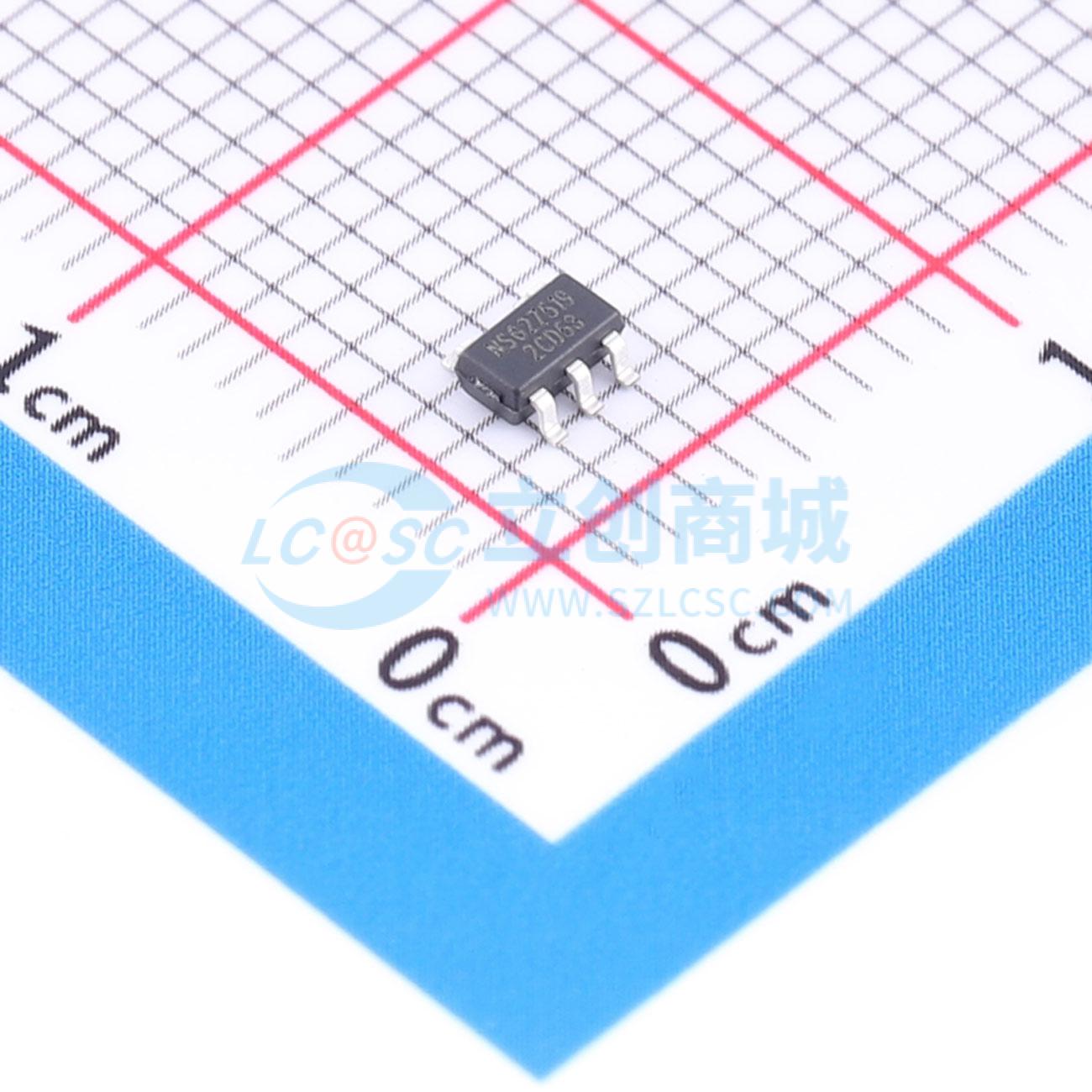

温馨提醒：图片仅供参考，商品以实物为准
NSG27519
带使能的单通道低侧栅极驱动芯片，输入输出同相位，采用CMOS技术，兼容多种输入逻辑，具宽VDD范围、欠压锁定和输出电流缓冲级
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG27519
- 商品编号
- C53436464
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.065克(g)
商品参数
参数完善中
商品概述
NSG27519是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG27519逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃~125℃温度范围内工作。
商品特性
- 输入输出同相位
- 兼容3.3V、5V、15V输入逻辑
- 输入电压范围：-10V~25V
- 输出拉/灌电流能力：4A/4A
- 工作范围：5V~25V
- 高电容负载驱动能力
- 宽温度范围：-40℃~125℃
- 欠压锁定
- 欠压锁定正向阈值4.5V
- 欠压锁定负向阈值4.2V
- 芯片开通/关断延时特性
- Ton/Toff=25ns/25ns
- 符合RoHS标准
- SOT23-5封装
应用领域
- 交换式电源、开关变换器
- 通用栅驱动器
- 驱动MOSFET和IGBT
