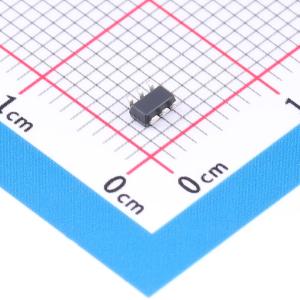

温馨提醒：图片仅供参考，商品以实物为准
NSG27511
单通道超高速功率开关驱动器，双输入设计，兼容TTL和CMOS逻辑输入，可驱动MOSFET和IGBT电源开关，具备欠压锁定功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG27511
- 商品编号
- C53436463
- 商品封装
- SOT-23-6
- 包装方式
- 编带
- 商品毛重
- 0.043033克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET、IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 4A | |
| 拉电流(IOH) | 4A | |
| 工作电压 | 4.5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 10ns | |
| 下降时间(tf) | 8ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.4V | |
| 输入低电平(VIL) | 800mV |
商品概述
NSG27511单通道高速低侧栅极驱动器器件可有效驱动金属氧化物半导体场效应管（MOSFET）和绝缘栅极双极型晶体管（IGBT）电源开关。NSG27511能够为电容负载提供较高的峰值拉/灌电流脉冲，同时提供轨到轨驱动能力以及超短的传播延迟。
商品特性
- 双输入设计（可选择反相（IN - 引脚）或非反相（IN + 引脚）驱动器配置，未使用的输入引脚可用于使能或禁用功能）
- 兼容TTL和CMOS逻辑输入
- 工作范围：4.5V ~ 25V
- 宽温度范围：-40℃ ~ 125℃
- 宽输入范围：-10V ~ 22V
- 欠压锁定 -- 欠压锁定正向阈值4.3V -- 欠压锁定负向阈值4.1V
- 芯片开通/关断延时特性 -- Ton/Toff = 30ns/30ns
- 驱动电流能力：拉电流/灌电流 = 4A/4A
- SOT23 - 6封装
应用领域
- 开关电源
- DC - DC转换器
- 用于数字电源控制器的伴随栅极驱动器器件
- 太阳能、电机控制、不间断电源（UPS）
- GaN栅极驱动器
