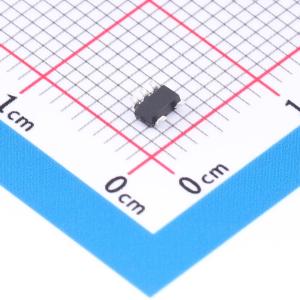

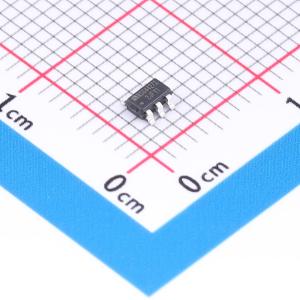

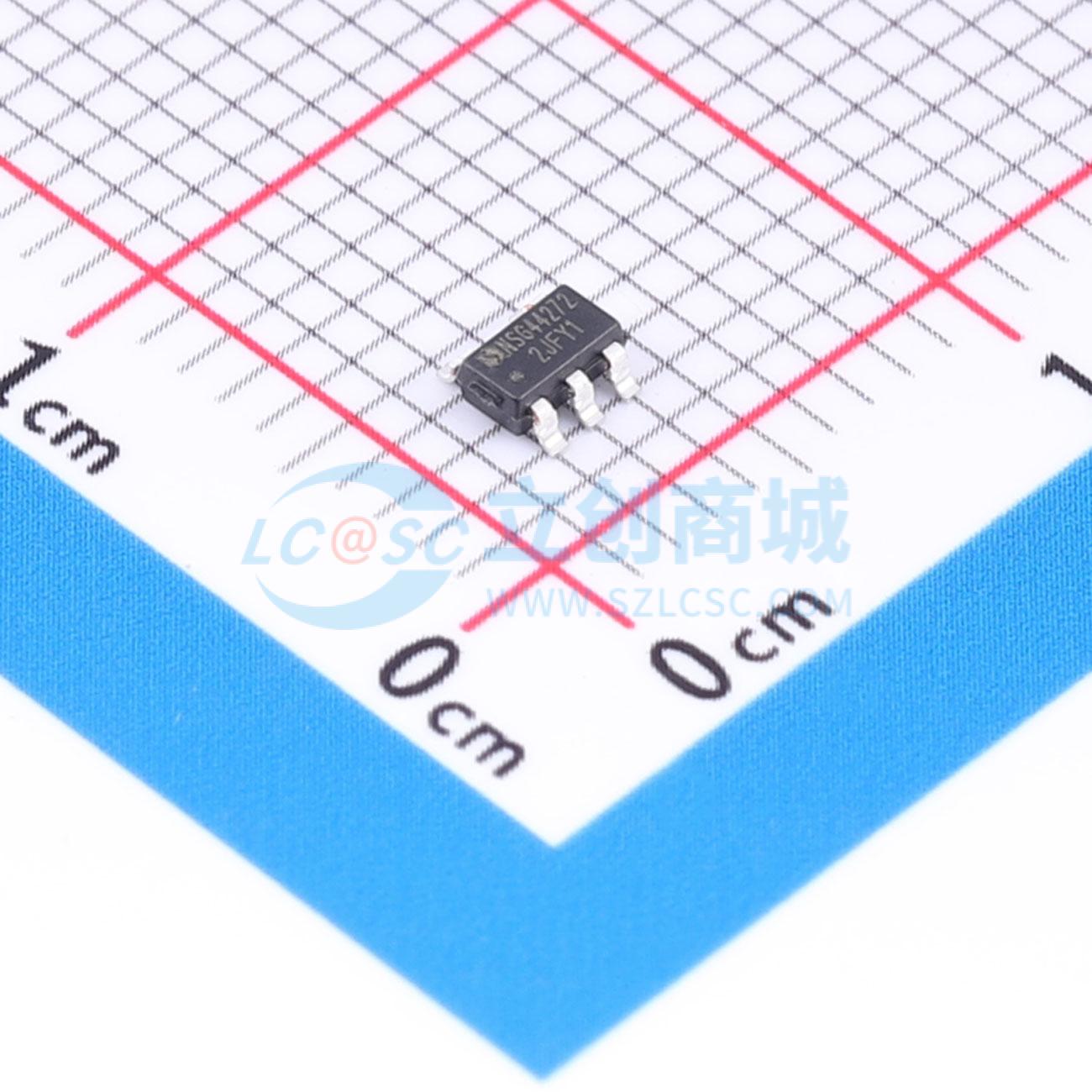

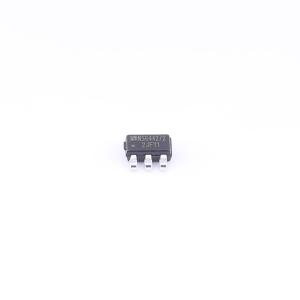

温馨提醒：图片仅供参考，商品以实物为准
NSG44272
带使能的单通道低侧栅极驱动芯片，具有CMOS施密特触发输入、输入输出同相位、高电容负载驱动能力和欠压锁定功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG44272
- 商品编号
- C53436460
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.048369克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 栅极驱动芯片 | |
| 驱动配置 | 低边 | |
| 负载类型 | MOSFET、IGBT | |
| 驱动通道数 | 1 | |
| 灌电流(IOL) | 2A | |
| 拉电流(IOH) | 2A | |
| 工作电压 | 5V~20V |
| 属性 | 参数值 | |
|---|---|---|
| 上升时间(tr) | 30ns | |
| 下降时间(tf) | 30ns | |
| 特性 | 欠压保护(UVP) | |
| 工作温度 | -40℃~+125℃ | |
| 输入高电平(VIH) | 2.7V | |
| 输入低电平(VIL) | 800mV | |
| 静态电流(Iq) | 280uA |
商品概述
NSG44272是一款低电压功率MOSFET和IGBT同相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG44272逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VCC范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃~125℃温度范围内工作。
商品特性
- CMOS施密特触发输入
- 输入输出同相位
- 兼容3.3V输入逻辑
- 输出拉/灌电流能力：2A/2A
- 工作范围：5V~25V
- 高电容负载驱动能力
- 宽温度范围：-40℃~125℃
- 欠压锁定
- 欠压锁定正向阈值4.0V
- 欠压锁定负向阈值3.9V
- 芯片开通/关断延时特性
- Ton/Toff = 25ns/25ns
- 符合RoHS标准
- SOT23-5封装
应用领域
- 交换式电源、开关变换器
- 通用栅驱动器
- 驱动MOSFET和IGBT
