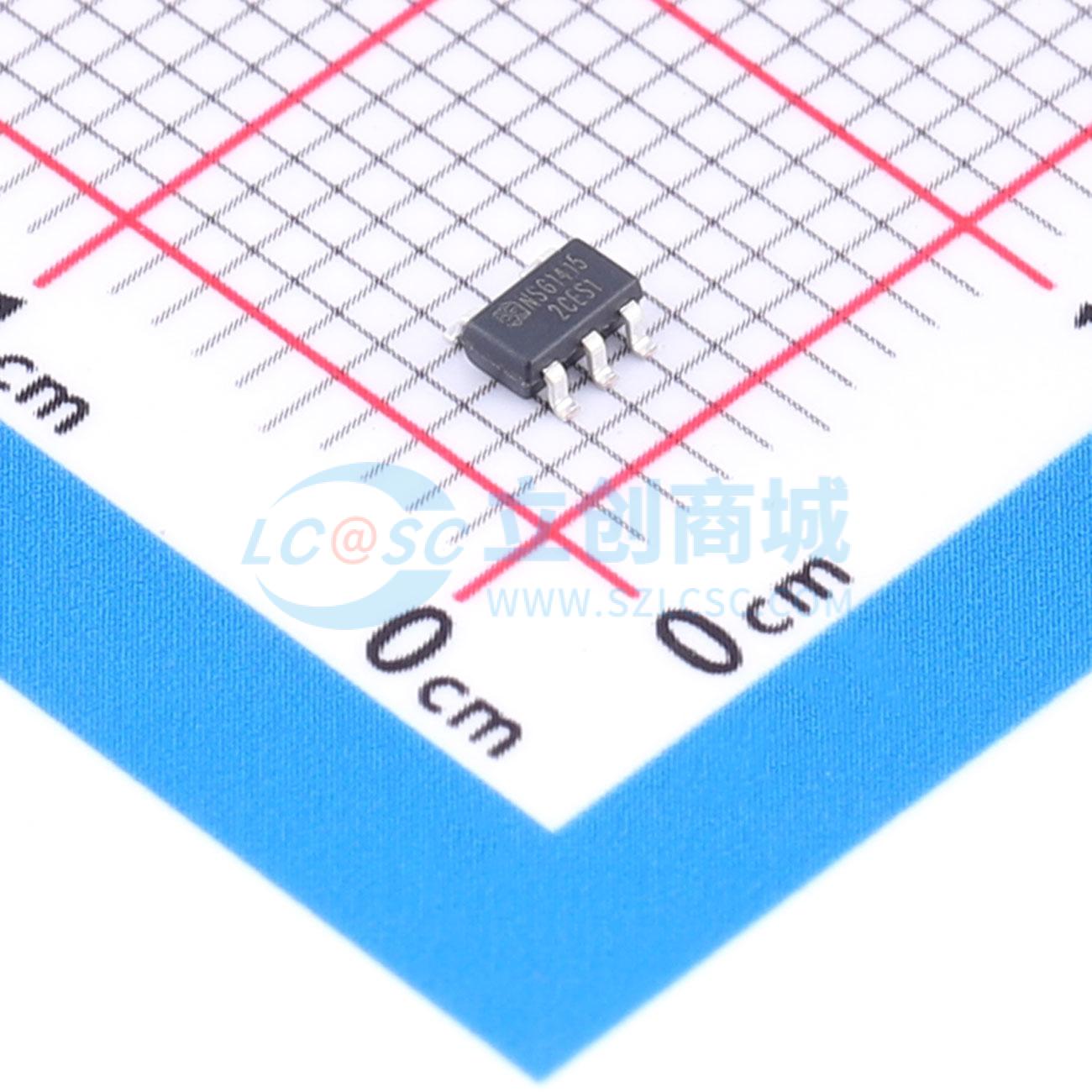

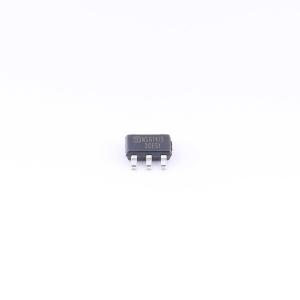

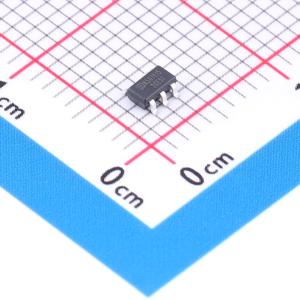

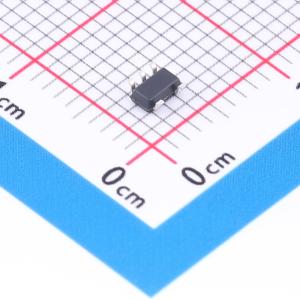

NSG1415
单通道低侧栅极驱动芯片，输入输出同/反相位，兼容3.3V、5V输入逻辑，采用CMOS技术，具备高电容负载驱动能力和欠压锁定功能
SMT扩展库PCB免费打样
私有库下单最高享92折
- 品牌名称
- NCE(无锡新洁能)
- 商品型号
- NSG1415
- 商品编号
- C53436461
- 商品封装
- SOT-23-5
- 包装方式
- 编带
- 商品毛重
- 0.0477克(g)
商品参数
参数完善中
商品概述
NSG1415/6(R)是一款低电压功率MOSFET和IGBT同/反相位栅驱动器。专有的门锁免疫CMOS技术可以实现高鲁棒性的单芯片集成结构。NSG1415/6(R)逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平。输出驱动器具有宽VDD范围、带滞后的欠压锁定和输出电流缓冲级。可以在-40℃~125℃温度范围内工作。
商品特性
- 输入输出同/反相位
- 兼容3.3V、5V输入逻辑
- 工作范围：4.5V~25V
- 高电容负载驱动能力：在1nF负载时，开关时间<100ns
- 宽温度范围：-40℃~125℃
- 欠压锁定
- 芯片开通/关断延时特性：Ton/Toff =25ns/25ns
- 驱动电流能力：拉电流/灌电流=2A/2A
- 符合RoHS标准
- SOT23-5封装
应用领域
- 交换式电源、开关变换器
- 通用栅驱动器
- 驱动MOSFETs和IGBTs
