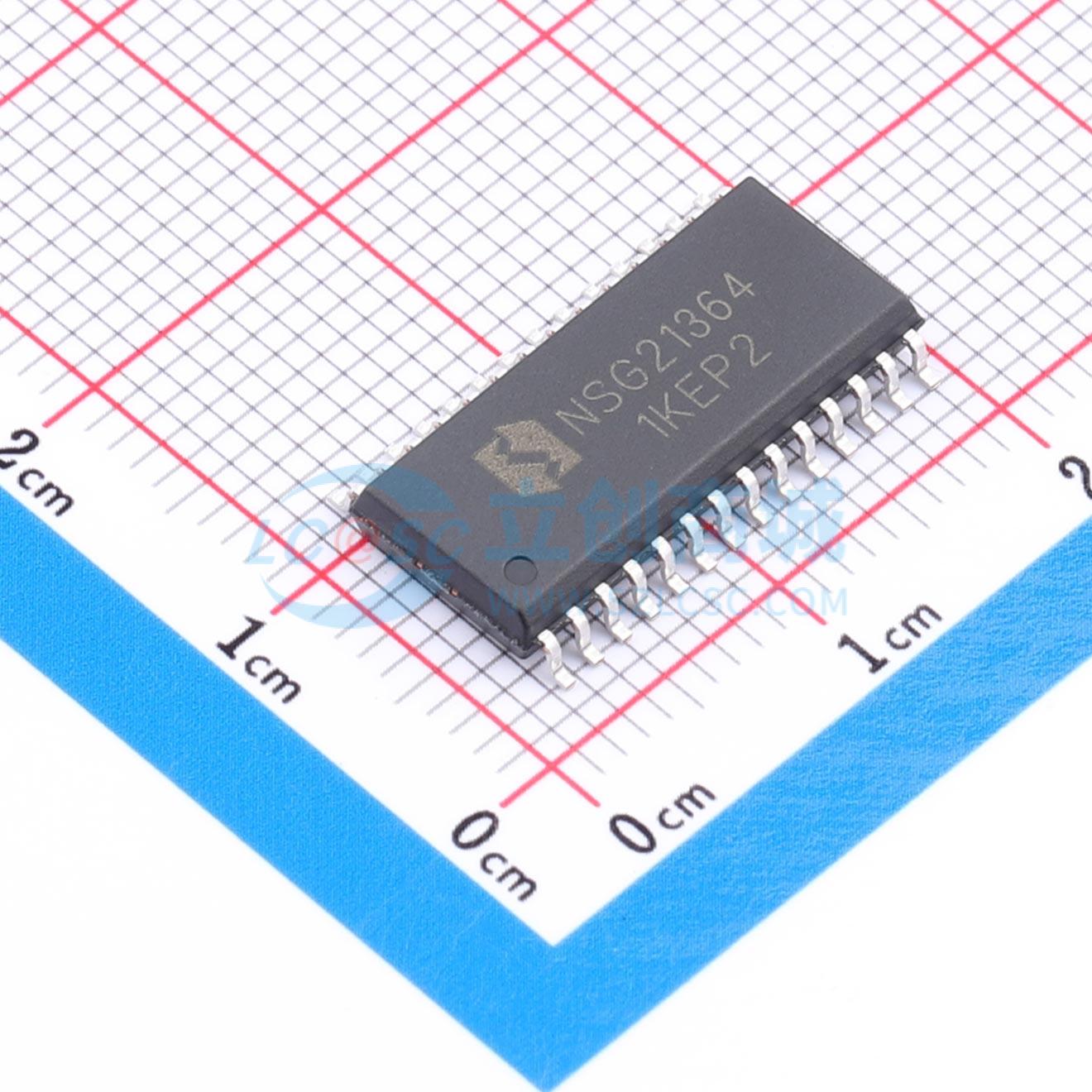

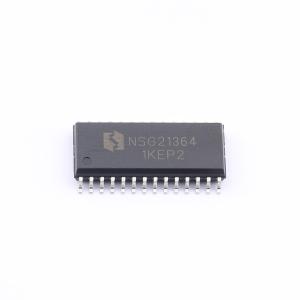

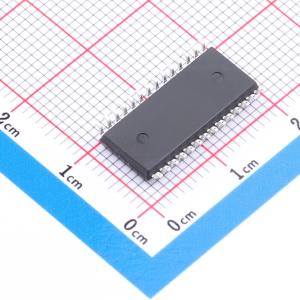

NSG21364

NSG21364是N型高压、高速功率MOSFET/IGBT高低侧三相栅极驱动芯片，包含三路独立的半桥驱动电路。内部集成了欠压保护和过流保护功能，出现异常时立即关断六通道输出。提供外部使能控制可同时关断六通道输出。通过连接到RCIN输入的RC网络在外部编程延时后，过电流故障情况自动清除。NSG21364集成有自举二极管，对高侧进行充电，简化了芯片外围电路。逻辑输入电平兼容低至3.3V的CMOS或LSTTL逻辑输出电平，其浮地通道最高工作电压可达700V。可用于驱动N沟道高压功率MOSFET/IGBT等器件。

三路高侧浮动驱动，通过自举电路可以工作于700V以上电压的系统，在VB - VS电压高于欠压阈值的条件下，可以实现100%的占空比。

NSG21364输入端集成有滤波功能，当输入信号发生抖动或者输入脉宽小于滤波时间时，输出信号将保持不变。同时输入兼容CMOS和TTL，更易于连接到主控芯片。

NSG21364包含了多种保护功能，包括EN使能控制、内部互锁与过流检测功能。EN使能端口为低电平信号时，驱动芯片在任何条件下均不触发输出。内部互锁功能使得驱动芯片不会同时在HO与LO输出高电平信号，避免了桥式电路功率输出端的直通短路。过流检测可以快速检测到功率器件的电流变化情况，使应用工作在稳定状态。

同时，为了满足各种工业设计需求，NSG21364设计了可编程时间的重启端口，通过RC回路的参数选择，可以在一定的宽度内自由选择重启时间。

NSG21364的信号输入端口（HIN、LIN）采用的是边沿触发模式，当芯片上电后，各个保护端口的状态正常时，只有输入带边沿的信号，输出才会响应。EN、ITRIP和RCIN端口均采用电平触发模式，即电压值符合逻辑要求，芯片即可正常工作。

NSG21364包含有三路独立的半桥信号输入端口用于接收来自主控的控制信号，不互相干扰。每路半桥的高侧与低侧之间有互锁功能，保证同相位高侧与低侧的输出不会同时为高电平。且高侧与低侧信号之间存在内置的死区时间，有效避免了输出信号重叠导致的严重故障。信号输入端口采用边沿触发的方式，因此在触发保护后，需要给出下一个触发沿信号，输出才会产生变化。每个信号输入端口均通过一个40KΩ的电阻下拉至VSS，浮空时将被置为低电平输入。每个信号输入端口（包括EN使能端口）均包含有滤波功能，不会被低于滤波时间的脉冲触发，当包含滤波功能的端口输入信号发生变化时，其持续时间小于输入滤波时间，输出端口均不受到影响产生变化。当输入信号变化持续时间大于输入滤波时间，输出端口则随输入信号发生改变，并与其保持同等时间。

输出端口内部为推挽结构，用于直接驱动功率器件MOSFET/IGBT。低侧的输出端口参考地为COM，高侧的输出端口参考地为VS，其中VS为高压时，VB - VS之间的电压域需要通过自举电路供电才能正常工作。VS引脚具有一定的耐负脉冲能力，可以保证在 - 9V、50ns的脉冲条件下不发生损坏。

NSG21364的高压区和低压区驱动器均包含欠压保护电路，欠压保护电路可以监控电源电压(VCC)和自举电容电压(VB - VS)，在电压足以驱动外部MOSFET（达到相应预设阈值）之前，UVLO电路将抑制所有输出。所以，当VCC引脚的电压上升至超过UVLO阈值之前，所有输出端口都保持低电平。当自举电容电压(VB - VS)上升至超过UVLO阈值之前，仅禁用高侧输出(HO)。当VCC的欠压保护功能被触发时（即VCC欠压时），芯片将返回FAULT引脚使其输出低电平，高侧自举电容电压(VB - VS)发生欠压时，不会在FAULT引脚端输出故障信号（低电平）。NSG21364中内置了UVLO的阈值迟滞，上述电源电压下降触发欠压的阈值与电压回升芯片正常工作的阈值之间存在一定的迟滞量，可以防止电源电压发生波动时的输出异常波形。

• 自举工作的浮动通道
• 最高工作电压为700V
• 兼容3.3V输入逻辑
• dV/dt耐受能力可达±50V/nsec
• +Vs负压耐受能力达 - 9V
• 栅极驱动电压：12V到20V
• 集成先进的输入滤波功能
• 所有传输通道输入边沿触发
• 所有通道都受欠压锁定电路保护
• 防直通死区逻辑
• 过流关断全部六个通道
• 外部编程故障清除时间
• 独立的三路半桥驱动电路
• 所有通道延时匹配
• 集成自举二极管
• 符合RoHS标准SOP28

• 电机控制
• 空调/洗衣机
• 通用逆变器
• 微型逆变器驱动
