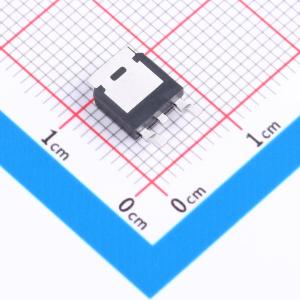

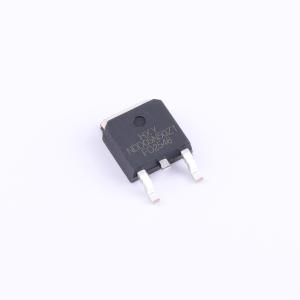

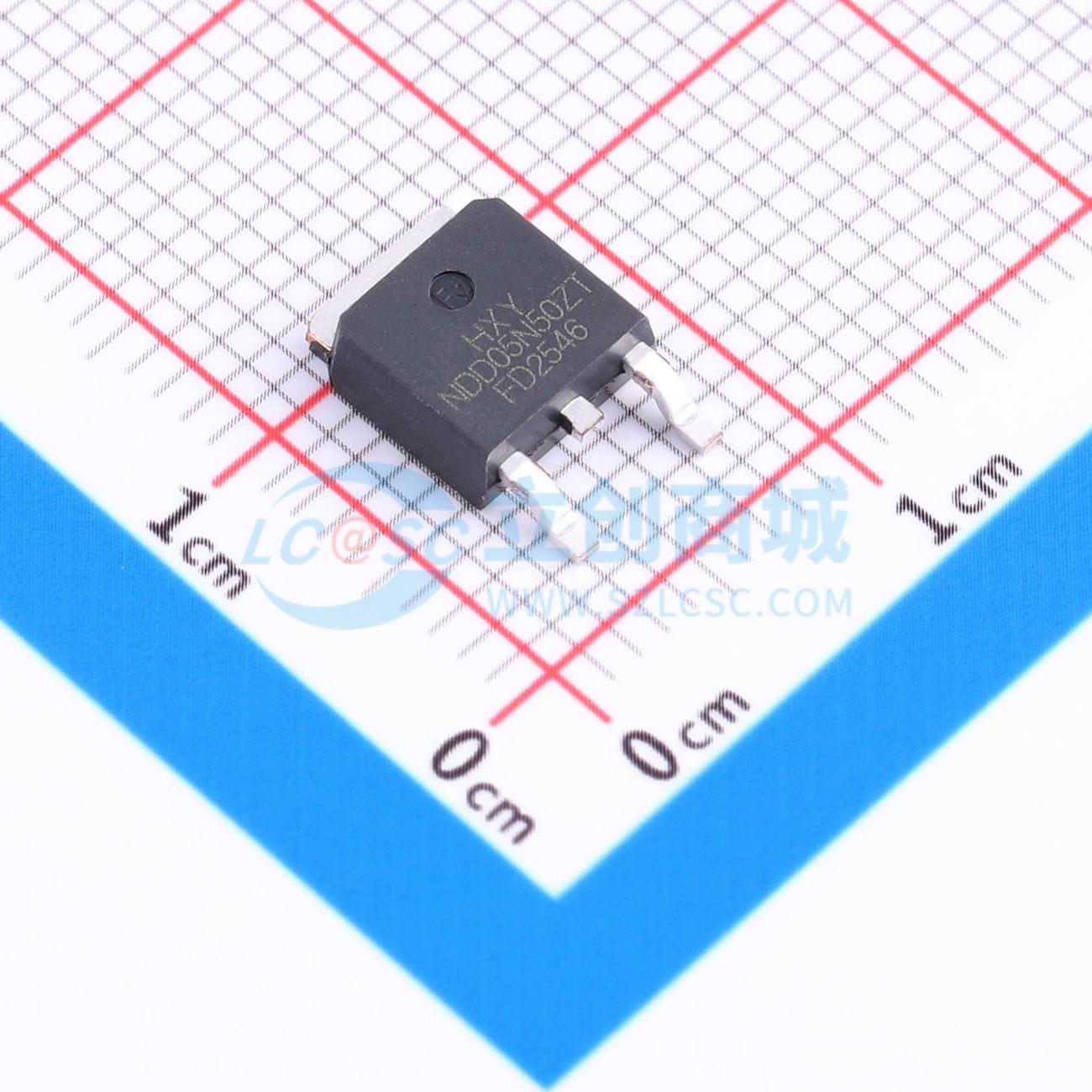

温馨提醒：图片仅供参考，商品以实物为准
NDD05N50ZT4G-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道MOSFET的漏源击穿电压（VDSS）为500V，连续漏极电流（ID）为5A，导通电阻（RDS(ON)）为1300mΩ。器件在高耐压条件下提供稳定的开关性能，适用于对电压裕量要求较高的中小功率电子电路。典型应用场景包括开关电源、LED驱动、家用电器控制模块以及各类需要高侧或低侧开关功能的电子装置。其参数组合兼顾了耐压能力与导通特性，适合在有限散热条件下实现可靠运行。
- 商品型号
- NDD05N50ZT4G-HXY
- 商品编号
- C53262965
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.375克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 1.3Ω@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 3.4V | |
| 栅极电荷量(Qg) | 14nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 582pF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 42pF | |
| 栅极电压(Vgs) | ±30V |
