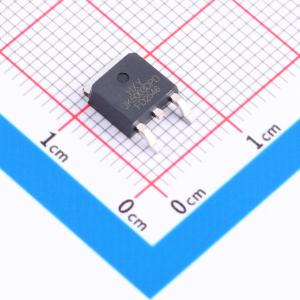

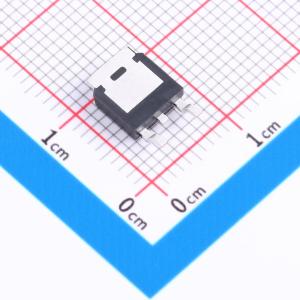

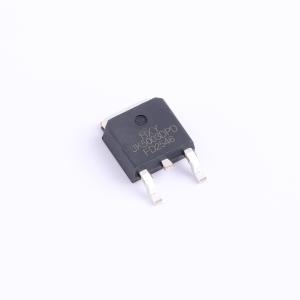

温馨提醒：图片仅供参考，商品以实物为准
RJK5003DPD-00#J2-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有500V的漏源击穿电压（VDSS）和5A的连续漏极电流（ID），导通电阻（RDS(ON)）为1300毫欧。器件适用于中等功率开关场景，能够在较高电压下稳定工作，其N沟道结构便于实现高效的低侧开关配置。由于具备较高的耐压能力与适中的导通损耗，适合用于电源转换、电机驱动及各类电子负载控制等应用场合，满足对电压应力和电流承载有一定要求的电路设计需求。
- 商品型号
- RJK5003DPD-00#J2-HXY
- 商品编号
- C53262963
- 商品封装
- TO-252-2L
- 包装方式
- 编带
- 商品毛重
- 0.386克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 500V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 1.3Ω@10V | |
| 耗散功率(Pd) | 83W | |
| 阈值电压(Vgs(th)) | 3.4V | |
| 栅极电荷量(Qg) | 14nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 582pF | |
| 反向传输电容(Crss) | 4pF | |
| 工作温度 | -55℃~+150℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 42pF | |
| 栅极电压(Vgs) | ±30V |
