温馨提醒：图片仅供参考，商品以实物为准

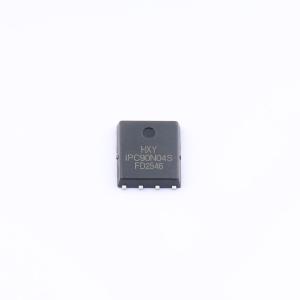

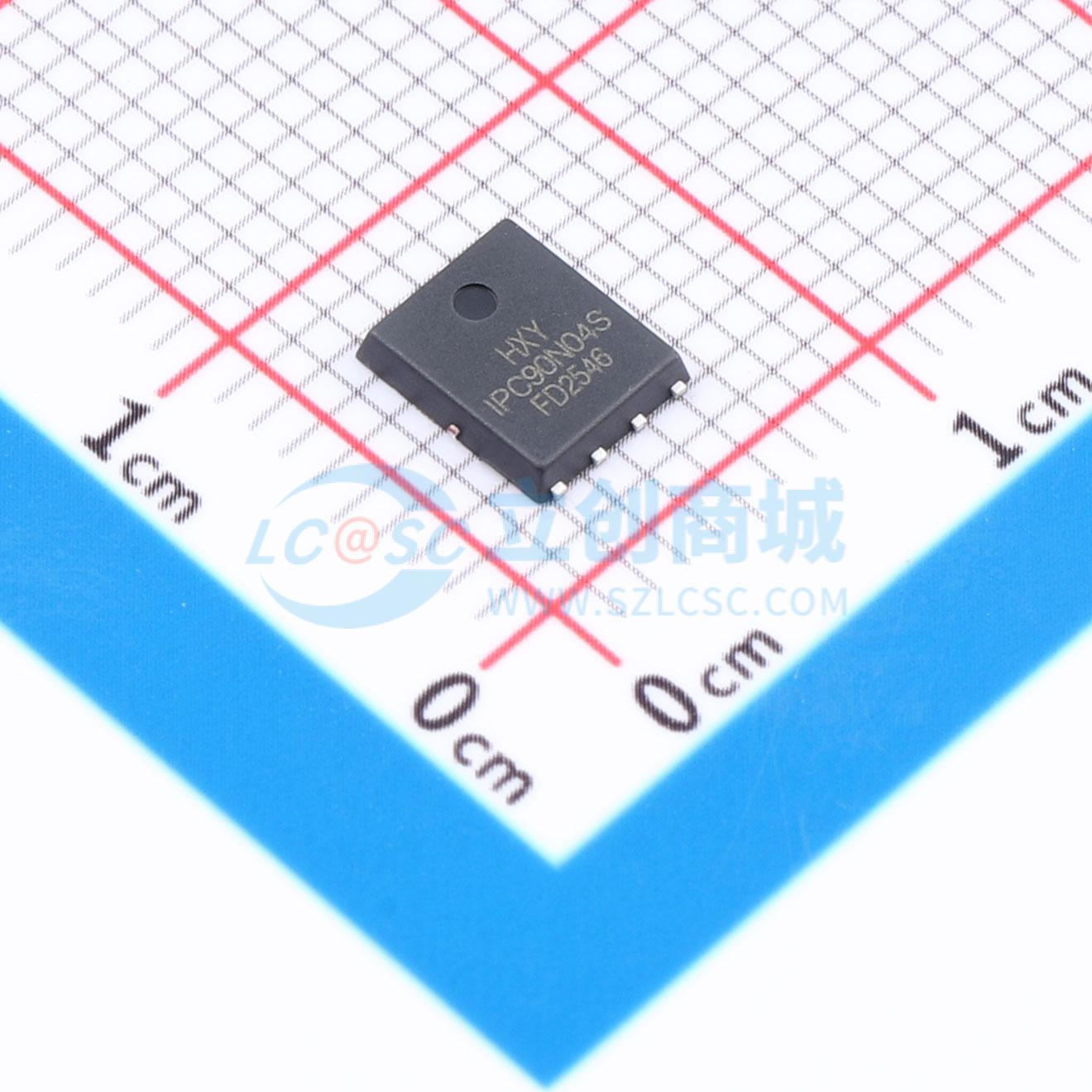

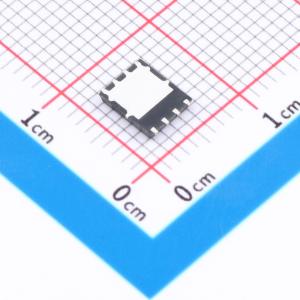

IPC90N04S5L3R3ATMA1-HXY
N沟道增强型MOSFET，采用先进沟槽技术，适用于电池保护和其他开关应用
SMT扩展库PCB免费打样
私有库下单最高享92折
- 描述
- 该N沟道场效应管（MOSFET）具有130A的连续漏极电流（ID）、40V的漏源击穿电压（VDSS），以及低至2.8毫欧的导通电阻（RDS(ON)）。其低导通电阻有效减少功率损耗和发热，适合在高电流密度环境下运行。典型应用包括大功率直流电源、高效同步整流电路、电动工具驱动单元及高频率开关电源等场合，能够满足对电气性能和热稳定性要求较高的设计需求。
- 商品型号
- IPC90N04S5L3R3ATMA1-HXY
- 商品编号
- C53262877
- 商品封装
- DFN-8L(5x6)
- 包装方式
- 编带
- 商品毛重
- 0.16克(g)
商品参数
| 属性 | 参数值 | |
|---|---|---|
| 商品目录 | 场效应管(MOSFET) | |
| 数量 | 1个N沟道 | |
| 漏源电压(Vdss) | 40V | |
| 连续漏极电流(Id) | - | |
| 导通电阻(RDS(on)) | 2.8mΩ@10V | |
| 耗散功率(Pd) | - | |
| 阈值电压(Vgs(th)) | 1.6V | |
| 栅极电荷量(Qg) | 64nC |
| 属性 | 参数值 | |
|---|---|---|
| 输入电容(Ciss) | 5.584nF | |
| 反向传输电容(Crss) | 338pF | |
| 工作温度 | -55℃~+175℃ | |
| 配置 | - | |
| 类型 | N沟道 | |
| 输出电容(Coss) | 410pF | |
| 栅极电压(Vgs) | ±20V |
